كابل الألياف الضوئية ADSS ذاتي الدعم أسود اللون الغلاف الخارجي سهل التركيب
كابلات ADSS ذات الوضع الفردي 2/4/6/8/12/24/48/96 مناسبة للتركيب الهوائي الخارجي. / 48/96 Core ADSS كابل الألياف البصرية نفسه الجاذبية.
تغطي هذه المواصفات متطلبات جميع كبلات الألياف الضوئية ذاتية الدعم للعازل الكهربائي (ADSS) التي سيتم توفيرها للعملاء لاستخدامها في التثبيت الخارجي.
يجب أن يتوافق كابل الألياف الضوئية مع متطلبات هذه المواصفات ويلبي عمومًا أو أفضل المعايير الحديثة:
ITU-T G.650: تعاريف وطرق اختبار للسمات الخطية والحتمية للألياف والكابلات أحادية النمط
ITU-T G.652.D: خصائص الألياف الضوئية أحادية النمط والكابل
IEC 60793-2-50 B1.3: المواصفات المقطعية للألياف أحادية النمط من الفئة ب
IEEE Std 1222TM، معيار IEEE لكابل الألياف البصرية ذاتي الدعم للعزل الكهربائي
التطبيقات
1.كل كابل الألياف الضوئية الهوائية ذاتية الدعم عازل ، بدون معدن ، هوائي في الهيكل.
2. يمكن وضع عدد كبير من الألياف النوى ، ضوء weihgt ، مع خط الطاقة ، وتوفير الموارد.
3.اعتماد مادة الأراميد ذات قوة الشد العالية لتحمل التوتر الشديد ومنع القواقع والطلقات النارية.
4.تمدد حراري صغير ، تباين قوس خط الكابل صغير عندما تتغير درجة الحرارة بشكل كبير.
5.double سترة ، PE / AT غمد الخارجي.
تحديد
| نوع الكابل | ADSS |
| نوع الألياف | G652D |
| طلب | اتصالات بعيدة المدى ، LAN في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات ؛ |
| طرق التثبيت الموصى بها | نظام نقل الطاقة ، والكثير من مناطق الرعد والاستدلال الكهرومغناطيسي العالي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 إلى 70 |
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||

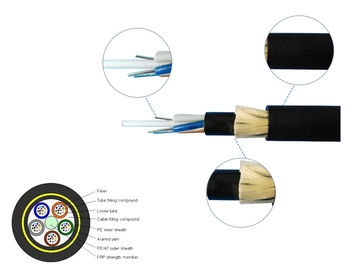

كابلدesign
| أغراض | الأوصاف | ||
| الألياف الضوئية (G.652.D) | 12F | 24F | |
| أنبوب فضفاض | مادة | PBT (بولي بيوتيلين تيريفثالات) | |
| الألياف لكل أنبوب | 4 | 4 | |
| أعداد | 3 | 6 | |
| قضيب حشو | أعداد | 3 | 0 |
| عضو القوة المركزية | مادة | FRP (البلاستيك المقوى بالألياف الزجاجية) | |
| مواد حجب المياه | غزل مانع للماء | ||
| عضو قوة إضافي | خيوط أراميد | ||
| الغلاف الخارجي | مادة | HDPE أسود | |
| سماكة | الاسمي: 1.6 ملم | ||
| القطر الاسمي للكابل (± 0.3 مم) | 10.0 | ||
| تقريبا كابل.الوزن (كجم / كم) | 78 | ||
| إجهاد التوتر المقدر (RTS) | 4.5 كيلو نيوتن | ||
| أقصى شد للعمل (40٪ RTS) | 1.8 كيلو نيوتن | ||
| الإجهاد اليومي (15-25٪ RTS) | 0.675-1.125 كيلو نيوتن | ||
| المدى الأقصى المسموح به | 100 م | ||
| معجب | وقت قصير | 2200 نيوتن / 100 ملم | |
| نطاق درجة الحرارة المطبقة | عملية | -40 درجة مئوية ~ + 70 درجة مئوية | |
| تثبيت | -10 ℃ ~ + 50 ℃ | ||
| التخزين والشحن | -40 درجة مئوية ~ + 60 درجة مئوية | ||
| الانحناء الشعاع | تثبيت | 20 مرة من قطر الكابل | |
| عملية | 10 مرات من قطر الكابل | ||
أداء الكابلات
| غرض | اختبارات | طريقة اختبار | نتيجة الاختبار |
| 1 |
قوة الشد IEC 60794-1-E1 |
تحميل التوتر: 1500N الوقت: 1 دقيقة طول الكابل: ≥50m |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 2 |
تأثير IEC 60794-1-E4 |
الارتفاع: 1 م الوزن: 1 كجم بقعة التأثير: ≥5 دورة التأثير: عند الإيجار 3 دورات لكل بقعة |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 3 |
الانحناء المتكرر IEC 60794-1-E6 |
قطر الانحناء: 25X القطر الخارجي للكابل الحمولة التطبيقية: 25 كجم دورة الانحناء: 30 مرة سرعة الانحناء: دورة واحدة لكل 2 ثانية |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 4 |
التواء IEC 60794-1-E7 |
طول الالتواء: 1 م الحمولة التطبيقية: 25 كجم زاوية الالتواء: ± 90 أو +180 دورة تويست: ≥10 مرات |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 5 |
اختراق المياه IEC 60794-1-F5B |
ارتفاع الماء: 1 م طول الكابل: 3 متر حفظ الوقت: 24 ساعة |
لا تسرب المياه من الطرف المقابل للكابل |
| 6 |
درجة حرارة IEC 60794-1-F1 |
خطوة درجة الحرارة: + 20 درجة مئوية -> - 40 درجة مئوية> + 70 درجة مئوية -> + 20 درجة مئوية حفظ الوقت: 24 ساعة لكل خطوة الدورة: 2 مرات |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 7 |
التدفق المركب IEC 60794-1-E14 |
طول العينة: 30 سم حفظ الوقت: 24 ساعة |
لا يوجد تدفق مركب |
تعليم غلاف الكابل
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
