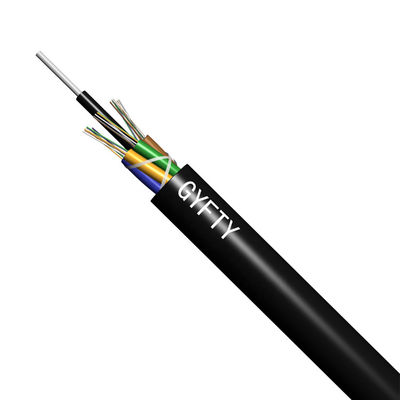

نظام نقل الطاقة الجوي أحادي الوضع GYFTY 6/12/24 Core Fiber Optic Cable

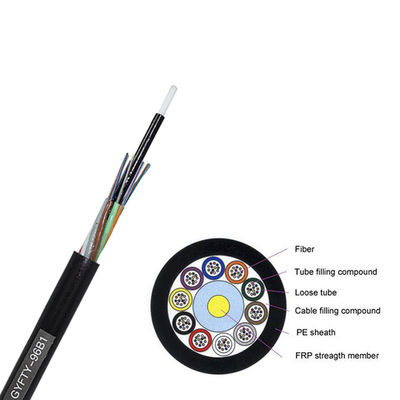

يقع GYFTY FRP في وسط النوى كعضو غير معدني.أنابيب الكابلات ، المملوءة بمركب حشو ، تقطعت بهم السبل حول عضو القوة.اكتمل بغمد PE.تتوفر كابلات GYFTY من 2 إلى 288 مركزًا.يتم استخدامه في منطقة الجهد العالي للاتصالات لمسافات طويلة.
التطبيقات
1. الجوي / القناة
2- توصيل معدات الاتصالات
3. نظام الأسلاك متعدد النوى في مركز البيانات
صفات
1.أداء ميكانيكي ودرجة حرارة جيدة
2. أنبوب غسيل عالي القوة مقاوم للتحلل المائي
3.مركب تعبئة الأنبوب الخاص يضمن حماية حرجة للألياف
4-مقاومة الصدمات والمرونة
5 يتم اتخاذ التدابير التالية لضمان إحكام الكبل للماء:
6.Single البلاستيك المقوى بالألياف كعضو القوة المركزية
7- مجمع تعبئة الأنبوب الفضفاض
8.100٪ حشو لب الكابل
المواصفات العامة
| نوع الكابل | لطيف |
| نوع الألياف | G652D |
| طلب | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | جوي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40℃إلى 70 |
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
| غرض | وصف | |
| نموذج رقم | لطيف | |
| 1. عدد الألياف | 48 | 72 |
| 2. قطر الكابل (مم) ± 0.3 | 9.2 | 9.8 |
| 3. وزن الكابل (كلغ) | 65 | 81 |
| 4. عضو القوة المركزية | ||
| -مادة | FRP | |
| -قطر الدائرة | 1.4 ملم | 2.0 ملم |
| -غمد PE | لا | |
| 5. أنبوب فضفاض | ||
| -مادة | PBT | |
| -القطر الخارجي | 2.0 ملم | |
| -سماكة | 0.3 مم | |
| - نوع المركب الملء | هلام | |
| -لا.من أنبوب فضفاض | 4 | 6 |
| 6. حشو | ||
| -مادة | ص | |
| -القطر الخارجي | 2.0 ملم | |
| -لا.من الحشوات | 1 | 0 |
| 7. تجميع الأنبوب | ||
| -تخطيط أنبوب | 1 + 5 | 1 + 6 |
| -نوع العلامة التجارية | SZ | |
| 8. نظام حجب المياه | ||
| -مادة | مجمع التعبئة | |
| 9. التفاف الأساسية | ||
| -مادة | شريط بوليستر | |
| 10. الغلاف الخارجي | ||
| -مادة | PE | |
| -سماكة | 1.6 مم ± 0.1 مم | |
| 12. غمد بمناسبة | ||
| -نوع الوسم | طباعة ليزر |
|
يمكننا تصميم أي نوع من الهياكل وفقًا للحالة البيئية وقدرة النقل ، مثل GYFTA و GYFXTY و GYFDTZA إلخ.
بناء
تعليم غلاف الكابل
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
