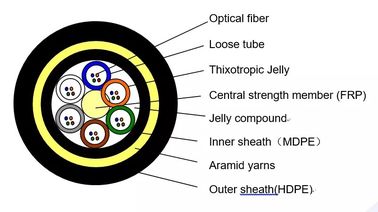

يتكون كابل ADSS من الألياف التي يبلغ قطرها 250μm ويتم وضعها في أنبوب فضفاض مصنوع من البلاستيك ذو النمط العالي.يتم ملء الأنابيب بمكونات ملء مقاومة للماء وتربط حول عنصر قوة مركزي غير معدني مصنوع من FRPهذا يخلق جوهر كابل مضغوط و دائري، والذي يملأ بعد ذلك بمكون ملء ومغطى بغطاء داخلي رقيق مصنوع من PE.ثم يتم وضع طبقة من الخيوط الأراميدية على الغلاف الداخلي كعضو قوة، وأخيرا، يتم استكمال الكابل مع غطاء خارجي مصنوع من إما PE أو AT لمكافحة التتبع.
يتم أخذ الحالة الفعلية لخطوط الكهرباء الجوية بعين الاعتبار بالكامل عند تصميم كابل ADSS.للخطوط الكهربائية مساوية أو أكبر من 110 كيلو فولتيتم تطبيق غطاء خارجي. يمكن أن يلبي التصميم المخصص للكمية من الأراميد وعملية الشبكة الطلب على مختلف المدى.
كابل الألياف الضوئية الجوي هو الكهربائي الكامل والذي يدعم نفسه، بدون معدن في بنيته.
لديها عدد كبير من نواة الألياف، وخفيفة الوزن، ويمكن تثبيتها بجانب خطوط الكهرباء، مما يوفر الموارد.
يستخدم الكابل مادة الأراميد عالية المقاومة للشد لتحمل التوتر ومنع التلف.
لديه توسع حراري صغير، مما يعني أن قوس الكابل يتأثر بشكل ضئيل بتغيرات درجة الحرارة.
يحتوي الكابل على طبقة مزدوجة من خيط الأراميد من أجل القوة، مما يجعله مناسبًا للبيئات القاسية مثل البحيرات المالحة عالية الارتفاع أو الخطوط ذات امتداد أكبر من 800 متر.
يحتوي الكابل على غطاء من ثلاث طبقات مع PE / AT كسترة خارجية.
المواصفات
| عدد ألياف الكابلات | / | 2 ~ 30 | 32~60 | 62 ~ 72 | |||
| الهيكل | / | 1+5 | 1+5 | 1+6 | |||
| أسلوب الألياف | / | G.652D | |||||
| عضو القوة المركزية | المواد | ملم | FRP | ||||
| قطر (متوسط) | 1.5 | 1.5 | 2.1 | ||||
| أنبوب فضفاض | المواد | ملم | PBT | ||||
| قطر (متوسط) | 1.8 | 2.1 | 2.1 | ||||
| سمك (متوسط) | 0.32 | 0.35 | 0.35 | ||||
| الحد الأقصى للألياف/الأنابيب الفارغة | 6 | 12 | 12 | ||||
| لون الأنابيب | تحديد اللون الكامل | ||||||
| الطول الزائد للألياف | % | 0.7~0.8 | |||||
| مقاومة الماء | المواد | / | هلام الكابل | ||||
| الساحة الداخلية | المواد | ملم | الـ MDPE | ||||
| الغطاء الداخلي | 0.9ملم | ||||||
| مكونات تقوية غير معدنية | المواد | / | خيوط الأراميد | ||||
| الغطاء الخارجي | المواد | ملم | الـ MDPE | ||||
| الغطاء الخارجي | 1.8ملم | ||||||
| قطر الكابل (متوسط) | ملم | 10.9 | 11.5 | 12.1 | |||
| وزن الكابل (تقريبياً) | كغ/كيلومتر | 95 | 110 | 120 | |||
| منطقة قطاع الكابلات | ملم2 | 93.31 | 103.87 | 114.99 | |||
| معامل التخفيف ((ماكس)) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| المقاومة المسموح بها للشد ((RTS)) | kn | 6 | |||||
| الحد الأقصى للجهد المسموح به ((مات)) | kn | 2.5 | |||||
| متوسط التوتر التشغيلي السنوي | kn | 3.2 | |||||
| نموذج يونغ | kn/mm2 | 7.8 | |||||
| معامل التوسع الحراري | 10-6/C | 9 | |||||
| مقاومة السحق | على المدى الطويل | N/100mm | 1100 | ||||
| قصيرة الأجل | 2200 | ||||||
| الإذن نصف قطر المنحني | ثابتة | ملم | 15 من OD | ||||
| ديناميكية | 20 من OD | ||||||
| الحرارة | عند وضع | °C | -20~+60 | ||||
| تخزين ونقل | -40~+70 | ||||||
| الركض | -40~+70 | ||||||
| نطاق التطبيق | مناسبة لمستوى الجهد تحت 110kV، سرعة الرياح أقل من 25m/s، التجمد 5mm | ||||||
| علامات الكابلات |
اسم الشركة ADSS-××B1-PE-100M DL/T 788-2001 ××××M سنة (أو بناء على طلب العميل) |
||||||
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكنها ليست مكملاً للعقد. يرجى الاتصال بالمبيعات للحصول على التفاصيل.
