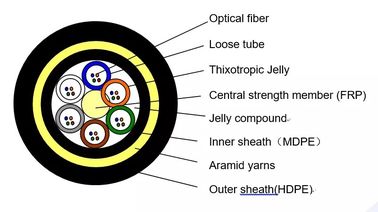

كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.تمتلئ الأنابيب بمركب تعبئة مقاوم للماء.الأنابيب (والحشوات) عالقة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مضغوط ودائري.بعد ملء قلب الكابل بمركب التعبئة.إنه مغطى بغلاف داخلي رفيع من البولي إيثيلين.بعد تطبيق طبقة مجدولة من خيوط الأراميد على الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
يتم أخذ الحالة الفعلية لخطوط الطاقة العلوية في الاعتبار بالكامل عند تصميم كابل ADSS.لخطوط الطاقة العلوية تحت 110kV ، يتم تطبيق غلاف خارجي PE.بالنسبة لخطوط الطاقة التي تساوي أو تزيد عن 110 كيلو فولت ، يتم تطبيق الغلاف الخارجي في AT.يمكن أن يلبي التصميم المخصص لكمية الأراميد وعملية التجديل الطلب على فترات مختلفة.
كابل ألياف ضوئية جوي ذاتي الدعم عازل بالكامل ، بدون مادة معدنية في الهيكل
يمكن تركيب عدد كبير من نوى الألياف ، وخفيفة الوزن ، بخط كهرباء ، مما يوفر الموارد
استخدم مادة الأراميد عالية الشد لتحمل التوتر الشديد ومنع القذائف والطلقات النارية
التمدد الحراري الصغير ، يكون تباين قوس خط الكابل صغيرًا عندما تتغير درجة الحرارة بشكل كبير
طبقة مزدوجة من خيوط الأراميد كعضو مقوى ، تلبي البيئة القاسية مثل منطقة بحيرة الملح في المرتفعات أو الخط الذي يمتد لأكثر من 800 متر
ثلاث طبقات غمد ، PE / AT مثل الغلاف الخارجي
3. المواصفات
| عدد ألياف الكابلات | / | 2 ~ 30 | 32 ~ 60 | 62 ~ 72 | |||
| بنية | / | 1 + 5 | 1 + 5 | 1 + 6 | |||
| نمط الألياف | / | G.652D | |||||
| عضو القوة المركزية | مواد | مم | FRP | ||||
| القطر (متوسط) | 1.5 | 1.5 | 2.1 | ||||
| أنبوب فضفاض | مادة | مم | PBT | ||||
| القطر (متوسط) | 1.8 | 2.1 | 2.1 | ||||
| سمك (متوسط) | 0.32 | 0.35 | 0.35 | ||||
| ماكس الألياف / أنبوب فضفاض | 6 | 12 | 12 | ||||
| لون الأنابيب | تحديد اللون الكامل | ||||||
| طول الألياف الزائدة | ٪ | 0.7 ~ 0.8 | |||||
| مقاوم المياه | مادة | / | هلام الكابل | ||||
| الصحة الداخلية | مواد | مم | MDPE | ||||
| غمد داخلي | 0.9 مم | ||||||
| مكونات تقوية غير معدنية | مادة | / | غزل الأراميد | ||||
| الغلاف الخارجي | مواد | مم | MDPE | ||||
| الغلاف الخارجي | 1.8 ملم | ||||||
| قطر الكابل (متوسط) | مم | 10.9 | 11.5 | 12.1 | |||
| وزن الكابل (تقريبي) | كجم / كم | 95 | 110 | 120 | |||
| منطقة الكابلات المقطعية | مم 2 | 93.31 | 103.87 | 114.99 | |||
| معامل التوهين (ماكس) | 1310 نانومتر | ديسيبل / كم | 0.35 | ||||
| 1550 نانومتر | 0.21 | ||||||
| قوة الشد المقدرة (RTS) | كن | 6 | |||||
| أقصى شد مسموح به (MAT) | كن | 2.5 | |||||
| المتوسط السنوي لشد التشغيل (EDS) | كن | 3.2 | |||||
| معامل يونج | kn / مم 2 | 7.8 | |||||
| معامل التمدد الحراري | 10-6 / | 9 | |||||
| مقاومة السحق | طويل الأمد | N / 100 مم | 1100 | ||||
| المدى القصير | 2200 | ||||||
| نصف قطر عازمة الإذن | ثابتة | مم | 15 من التطوير التنظيمي | ||||
| متحرك | 20 من التطوير التنظيمي | ||||||
| درجة حرارة | عند التمديد | ℃ | -20 ~ + 60 | ||||
| التخزين والنقل | -40 ~ + 70 | ||||||
| الجري | -40 ~ + 70 | ||||||
| نطاق التطبيق | مناسبة لمستوى الجهد تحت 110 كيلو فولت ، وسرعة الرياح أقل من 25 م / ث ، الجليد 5 مم | ||||||
| علامات الكابلات |
اسم الشركة ADSS- ×× B1-PE-100M DL / T 788-2001 ×××× M السنة (أو بناء على طلب الزبون) |
||||||
ملحوظة : يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست مكملاً للعقد.يرجى الاتصال بالمبيعات للحصول على التفاصيل.
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل منفصل من الحديد والخشب.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل المياه.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
