ADSS الكهرباء الكاملة الدعم الذاتي للخارج كابل الألياف الضوئية الجوية 48 النواة

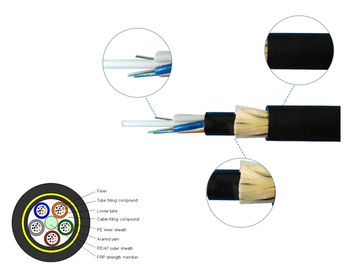

كابل ADSS هو أنبوب فضفاض. يتم وضع الألياف ، 250 ميكرو مترا ، في أنبوب فضفاض مصنوع من بلاستيك عالي النمط. يتم ملء الأنابيب بمركب ملء مقاوم للماء.الأنبوبات (والملءات) مقيدة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزية غير معدنية في قلب الكابل المدمج والدائريبعد أن يتم ملء جوهر الكابل بمكونات التعبئة ، يتم تغطيته بغطاء داخلي رقيق من PE (البولي إيثيلين).بعد أن يتم تطبيق طبقة من الخيوط الأراميدية على الغلاف الداخلي كعضو قوة، يتم استكمال الكابل بمغلفة خارجية PE أو AT (مناهضة للتتبع).
يتم أخذ الحالة الفعلية لخطوط الكهرباء الجوية بعين الاعتبار بالكامل عند تصميم كابل ADSS. بالنسبة لخطوط الكهرباء الجوية تحت 110kV ، يتم تطبيق غطاء خارجية PE.للخطوط الكهربائية مساوية أو أكبر من 110 كيلو فولتيتم تطبيق غطاء خارجي. يمكن أن يلبي التصميم المخصص للكمية من الأراميد وعملية الشبكة الطلب على مختلف المدى.
2الخصائص
كابل ألياف ضوئية هوائية ذاتية الدعم ، لا يوجد مواد معدنية في الهيكل
عدد كبير من نواة الألياف ، والوزن الخفيف ، يمكن تثبيتها مع خط الطاقة ، وتوفير الموارد
تبني مادة الأراميد عالية المقاومة للشد لتحمل التوتر القوي ومنع التشنجات والرصاص
التوسع الحراري الصغير ، وتغير قوس خط الكابل صغير عندما تتغير درجة الحرارة بشكل كبير
طبقة مزدوجة من الخيوط الأراميدية كعنصر قوة، تلبي البيئة القاسية مثل منطقة البحيرة المالحة عالية الارتفاع أو الخط مع امتداد أكثر من 800 متر
غطاء ثلاث طبقات ، PE / AT كسترة خارجية
3المواصفات
| عدد ألياف الكابلات | / | 2 ~ 30 | 32~60 | 62 ~ 72 | |||
| الهيكل | / | 1+5 | 1+5 | 1+6 | |||
| أسلوب الألياف | / | G.652D | |||||
| عضو القوة المركزية | المواد | ملم | FRP | ||||
| قطر (متوسط) | 1.5 | 1.5 | 2.1 | ||||
| أنبوب فضفاض | المواد | ملم | PBT | ||||
| قطر (متوسط) | 1.8 | 2.1 | 2.1 | ||||
| سمك (متوسط) | 0.32 | 0.35 | 0.35 | ||||
| الحد الأقصى للألياف/الأنابيب الفارغة | 6 | 12 | 12 | ||||
| لون الأنابيب | تحديد اللون الكامل | ||||||
| الطول الزائد للألياف | % | 0.7~0.8 | |||||
| مقاومة الماء | المواد | / | هلام الكابل | ||||
| الساحة الداخلية | المواد | ملم | الـ MDPE | ||||
| الغطاء الداخلي | 0.9ملم | ||||||
| مكونات تقوية غير معدنية | المواد | / | خيوط الأراميد | ||||
| الغطاء الخارجي | المواد | ملم | الـ MDPE | ||||
| الغطاء الخارجي | 1.8ملم | ||||||
| قطر الكابل (متوسط) | ملم | 10.9 | 11.5 | 12.1 | |||
| وزن الكابل (تقريبياً) | كغ/كيلومتر | 95 | 110 | 120 | |||
| منطقة قطاع الكابلات | ملم2 | 93.31 | 103.87 | 114.99 | |||
| معامل التخفيف ((ماكس)) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| المقاومة المسموح بها للشد ((RTS)) | kn | 6 | |||||
| الحد الأقصى للجهد المسموح به ((مات)) | kn | 2.5 | |||||
| متوسط التوتر التشغيلي السنوي | kn | 3.2 | |||||
| نموذج يونغ | kn/mm2 | 7.8 | |||||
| معامل التوسع الحراري | 10-6/C | 9 | |||||
| مقاومة السحق | على المدى الطويل | N/100mm | 1100 | ||||
| قصيرة الأجل | 2200 | ||||||
| الإذن نصف قطر المنحني | ثابتة | ملم | 15 من OD | ||||
| ديناميكية | 20 من OD | ||||||
| الحرارة | عند وضع | °C | -20~+60 | ||||
| تخزين ونقل | -40~+70 | ||||||
| الركض | -40~+70 | ||||||
| نطاق التطبيق | مناسبة لمستوى الجهد تحت 110kV، سرعة الرياح أقل من 25m/s، التجمد 5mm | ||||||
| علامات الكابلات |
اسم الشركة ADSS-××B1-PE-100M DL/T 788-2001 ××××M سنة (أو بناء على طلب العميل) |
||||||
ملاحظة:هذه الورقة يمكن أن تكون مرجعية فقط، ولكن ليس إضافة إلى العقد. يرجى الاتصال بالمبيعات للحصول على التفاصيل.
يتم توفير الكابلات بأطوال كما هو محدد في PI أو حسب المتطلبات. سيتم شحن كل طول على طبل الحديد والخشب منفصل.الحد الأدنى لقطر البرميل من الطبل يجب أن لا يكون أقل من 30 مرة قطر الكابل.
سيتم إغلاق أطراف الكابلات بأغطية حماية بلاستيكية لمنع دخول الماء. ستكون الطرفان سهلة الوصول للتجارب.يتم إرفاق تقرير اختبار التفتيش النهائي مع بيانات أداء الضعف لكل ألياف داخل الطبل.
7أسئلة شائعة
س1: أين مصنعك ؟
ج1: مصنعنا يقع في مدينة دونغغوان ، مقاطعة جوانغدونغ ، الصين.
س2: منذ متى تقوم شركتك بهذا؟
ج2: أكثر من 20 عاماً. نحن لا ننتج كابلات الألياف البصرية فحسب ، بل ننتج أيضاً الألياف البصرية والأدوات ذات الصلة.
ق3ماذا عن جودة الكابل؟
A4: مصنعنا معتمد من قبل نظام إدارة الجودة ISO9001 و بما في ذلك شهادات STARF، CE، CPR، TLC في القائمة.لدينا سلسلة من المعدات والأدوات لضمان جودة موثوق بها من منتجاتنا.
ق4: هل يمكنك ان تنتج الكابلات حسب احتياجاتنا؟
A6: بالطبع. يمكننا توفير أنواع مختلفة من المنتجات وفقا لمتطلباتك بأسعار معقولة.
ق5:هل تقبل طلب OEM وكم عدد MOQ؟
A7:نعم،نحن نرحب بحرارة طلب OEM الخاص بك. لتحقيق رضا العملاء،نحن نقبل طلب العينة،حتى قطعة واحدة.
