ADSS 2-144 Core مصنعي كبلات الألياف الضوئية ذاتي الدعم الذاتي بالكامل ، سعر الأرضية ، كابل الألياف البصرية في الهواء الطلق
1. كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.
2. الأنابيب مملوءة بمركب تعبئة مقاوم للماء.
3. الأنابيب (والحشوات) مجدولة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مدمج ودائري.
4. بعد ملء قلب الكابل بمركب التعبئة.
5. إنه مغطى بغمد داخلي رقيق من البولي إيثيلين.
6. بعد أن يتم تطبيق طبقة مجدولة من خيوط الأراميد فوق الغلاف الداخلي كعضو قوة ، يتم استكمال الكابل بغلاف خارجي PE أو AT (مانع التتبع).
مميز
1. يمكن تركيبها دون انقطاع التيار الكهربائي
2. أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
3. الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية
4. أطوال الامتدادات الكبيرة وأكبر امتداد يزيد عن 1000 متر
5. أداء جيد لقوة الشد ودرجة الحرارة
6. عمر التصميم 30 سنة
معامل
| نوع الكابل | عدد الألياف | أنابيب | الحشو |
قطر الكابل مم |
وزن الكابل كجم / كم | أقصى جهد العمل kN | عضو قوة CSA mm2 | معامل المرونة kN / mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| المرجع القطر التوجيه (مم) |
المرجع الوزن كجم / كم الوزن |
المرجع ، الحد الأقصى اليومي لشد العمل (كيلو نيوتن) |
أقصى توتر العمل المسموح به (كيلو نيوتن) |
كسر القوة (كيلو نيوتن) |
عضو قوة CSA (مم 2) |
معامل المرونة kN / (مم 2) |
معامل التمدد الحراري × 10-6 / ك | |
| غمد PE | في غمد |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
|
التوهين (+20 درجة مئوية) |
@ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
| فرز الألياف | متعدد | ع 651 | A1a: 50/125 | الألياف المتدرجة |
| A1b: 62.5 / 125 | ||||
| وضع فردي | G.652 (أ ، ب ، ج) | B1.1: الألياف التقليدية | ||
| G.652D | B2: تشتت الصفر | |||
| ع 655 | B1.2: إزاحة الطول الموجي للقطع | |||
| G.657 (A1، A2، B3) | B4: البيانات الفنية الرئيسية للإيجابية | |||
| تحول تشتت الألياف أحادية الوضع |
||||
مزايا تنافسية
1. oem الشركة المصنعة لكابلات الألياف البصرية
2. ماركة الألياف: YOFC ، CORNING ، FUJIKURA
3. شهادة الجودة: ISO9001.ROSH.REACH
4.التعاون مع فيتنام للاتصالات ، التايلاندية للاتصالات ، سنغافورة للاتصالات ، دبي للاتصالات وغيرها من المشاريع الكبيرة
5.Tw-scie المعروفة باسم الشركة المصنعة لكابلات الألياف الضوئية لجودة المنتجات الممتازة والأسعار التنافسية والتسليم السريع والخدمة الجيدة

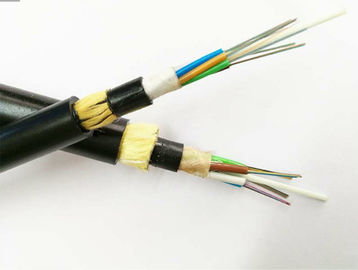

هيكل المنتجات
تفاصيل التغليف
حزمة كابل الألياف الضوئية الأساسية ADSS 2-144 مزودة بأسطوانة خشبية للتصدير.البعد الخشبي لكابل الألياف الضوئية الخارجي 2-288 هو 100 سم * 75 سم * 75 سم ، 0.57CBM.طول توصيل الكابلات الخارجية وفقًا للنوى 2-288 Core كابلات الألياف الضوئية.نقبل أيضًا أسطوانة الكابلات المخصصة من العملاء.مرحبا بكم في الاتصال بنا!
تحديد
·OEM2-144كابل الألياف الضوئية الأساسية
·شعار Cutomer
·سعر المصنع
·25 سنة جودة مضمونة
معرض
