ADSS 2-144 Core مصنعي كبلات الألياف الضوئية ذاتي الدعم الذاتي بالكامل ، سعر الأرضية ، كابل الألياف البصرية في الهواء الطلق

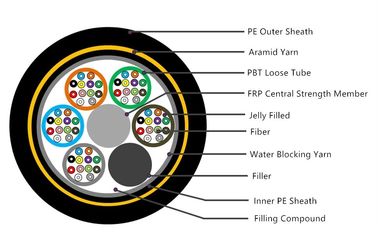

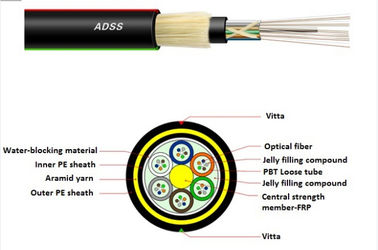

1. كابل ADSS عبارة عن أنبوب فضفاض مجدول.يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من لدائن عالية الجودة.
2. الأنابيب مملوءة بمركب تعبئة مقاوم للماء.
3. الأنابيب (والحشوات) مجدولة حول FRP (البلاستيك المقوى بالألياف) كعضو قوة مركزي غير معدني في قلب كابل مدمج ودائري.
مميز
1. يمكن تركيبها دون انقطاع التيار الكهربائي
2. أداء AT ممتاز ، أقصى حد استقرائي عند نقطة التشغيل لغمد AT يمكن أن يصل إلى 25kV
3. الوزن الخفيف والقطر الصغير يقلل من الحمل الناجم عن الجليد والرياح والحمل على الأبراج والدعامات الخلفية
4. إجراء تيار ماس كهربائى عطل كبير وتوفير الحماية من الصواعق
التطبيقات
1. تعتمد التوزيع في الهواء الطلق
2. مناسبة لشبكة جوية
3. اتصالات بعيدة المدى والشبكة المحلية
4. نظام نقل وتوزيع الجهد المنخفض
معامل
| نوع الكابل | عدد الألياف | أنابيب | الحشو |
قطر الكابل مم |
وزن الكابل كجم / كم | أقصى جهد العمل kN | عضو قوة CSA mm2 | معامل المرونة kN / mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| المرجع القطر التوجيه (مم) |
المرجع الوزن كجم / كم الوزن |
المرجع ، الحد الأقصى اليومي لشد العمل (كيلو نيوتن) |
أقصى توتر العمل المسموح به (كيلو نيوتن) |
كسر القوة (كيلو نيوتن) |
عضو قوة CSA (مم 2) |
معامل المرونة kN / (مم 2) |
معامل التمدد الحراري × 10-6 / ك | |
| غمد PE | في غمد |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0.4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
الخصائص البصرية
| ع 652 | ع 655 | 50/125 ميكرومتر | 62.5 / 125 ميكرومتر | ||
|
التوهين (+20 درجة مئوية) |
@ 850nm | ≤3.0 ديسيبل / كم | ≤3.0 ديسيبل / كم | ||
| @ 1300 نانومتر | ≤1.0 ديسيبل / كم | ≤1.0 ديسيبل / كم | |||
| @ 1310nm | ≤0.36 ديسيبل / كم | ≤0.40 ديسيبل / كم | |||
| @ 1550nm | ≤0.22 ديسيبل / كم | ≤0.23 ديسيبل / كم | |||
| عرض النطاق الترددي (الفئة أ) | @ 850nm | ≥500 ميغا هرتز · كم | ≥200 ميغا هرتز · كم | ||
| @ 1300 نانومتر | ≥ 1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | |||
| الفتحة العددية | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| الطول الموجي لقطع الكابل λcc | ≤1260 نانومتر | ≤1480 نانومتر | |||
| فرز الألياف | متعدد | ع 651 | A1a: 50/125 | الألياف المتدرجة |
| A1b: 62.5 / 125 | ||||
| وضع فردي | G.652 (أ ، ب ، ج) | B1.1: الألياف التقليدية | ||
| G.652D | B2: تشتت الصفر | |||
| ع 655 | B1.2: إزاحة الطول الموجي للقطع | |||
| G.657 (A1، A2، B3) | B4: البيانات الفنية الرئيسية للإيجابية | |||
| تحول تشتت الألياف أحادية الوضع |
||||

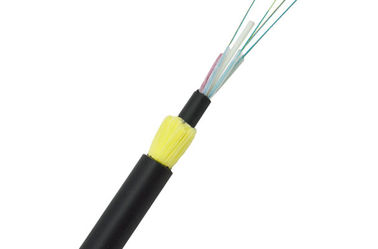

معرض
مزايا تنافسية
1. oem الشركة المصنعة لكابلات الألياف البصرية
2. ماركة الألياف: YOFC ، CORNING ، FUJIKURA
3. شهادة الجودة: ISO9001.ROSH.REACH
4.التعاون مع فيتنام للاتصالات ، التايلاندية للاتصالات ، سنغافورة للاتصالات ، دبي للاتصالات وغيرها من المشاريع الكبيرة
5.Tw-scie المعروفة باسم الشركة المصنعة لكابلات الألياف الضوئية لجودة المنتجات الممتازة والأسعار التنافسية والتسليم السريع والخدمة الجيدة
نحن نتطلع الى الاستماع منك !
