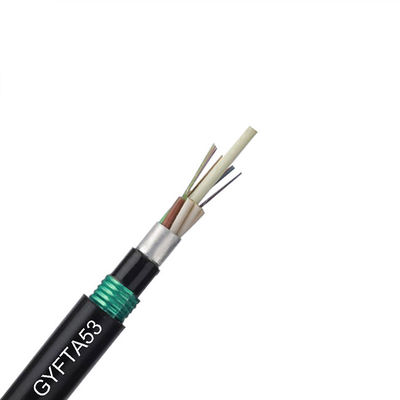

كابل الألياف الضوئية ذو الوضع الفردي GYTA53 المدرع في الهواء الطلق

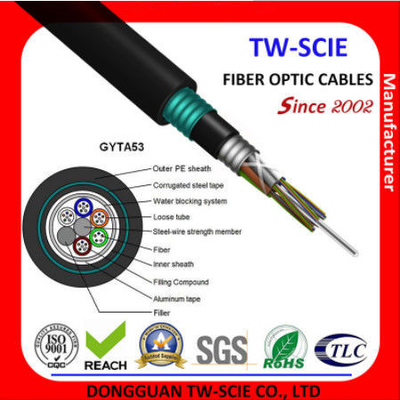

هيكل الكبل البصري GYTA53 عبارة عن ألياف بصرية 250 ميكرون يتم إدخالها في أنبوب فضفاض من مادة ذات معامل عالي.الأنبوب السائب مملوء بمركب حشو جل.عضو القوة المركزية هو عضو القوة المعدنية.بالنسبة لبعض كابلات الألياف الضوئية ، يتم أيضًا بثق عضو القوة المركزية بغمد داخلي من البولي إيثيلين.يتم وضع العلبة الفضفاضة (وحبل التعبئة) حول عضو القوة في قلب كابل مدمج ودائري مملوء بمادة مانعة للماء لحمايته من دخول الماء.(APL) معبأة طوليًا ومبثوقة بغمد داخلي من البولي إيثيلين.ويتم تطبيق PSP طوليًا على غلاف خارجي PE.
طلب
1. في الهواء الطلق مدفون مباشرة أو توزيع مجاري الهواء.
2. اتصالات بعيدة وشبكة المنطقة المحلية.
3. نظام الأسلاك متعدد النوى في مركز البيانات
صفات
1. تقوية الشريط الفولاذي.
2. حشو حماية أنبوب الألياف الشريط الصلب amored.
3. أداء ميكانيكي وبيئي ممتاز.
4. هيكل مدمج. وزن خفيف.
5. سهلة التركيب والتشغيل البسيط.
6. نظام جيد لمنع المياه.
7. غمد مزدوج.
| أغراض | وصف | ||||||
| عدد الألياف | 2-288 درجة | ||||||
| الفيبر | يكتب | G652D / G657A / OM1 / OM2 / OM3 / OM4 | |||||
| قطر الدائرة | 250 ميكرومتر | ||||||
| عضو القوة | المواد | شريط فولاذي وزجاج إلكتروني | |||||
| غمد داخلي | مادة | PE | |||||
| قطر الدائرة | / | ||||||
| الغلاف الخارجي | مادة | PE | |||||
| قطر الدائرة | 12.5 ~ 16.5 ملم | ||||||
| حجم الكابل (الارتفاع * العرض) | / | ||||||
| وزن الكابل | 155 ~ 255 كجم ± 1 كجم | ||||||
| نطاق درجة حرارة التثبيت (C) | -20 + 60 | ||||||
| درجة حرارة التشغيل والنقل (ºC) | -40 + 70 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| الانحناء الأدنى نصف قطر (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
طويل الأمد | 3000 | |||||
| الحد الأدنى المسموح به قوة الشد (N) |
المدى القصير | 4000 | |||||
| تحميل السحق (N / 100mm) | طويل الأمد | 300 | |||||
| تحميل السحق (N / 100mm) | المدى القصير | 1000 | |||||
| نمط الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| توهين | ديسيبل / كم | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | ---- | ---- | |||
| دحض | 1550 نانومتر | Ps / (نانومتر * كم) | ---- | ≤18 | ---- | ---- | دحض |
| 1625 نانومتر | Ps / (نانومتر * كم) | ---- | ≤22 | ---- | ---- | ||
| باندويث | 850 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 400 | > = 160 | باندويث |
| 1300 نانومتر | ميجاهيرتز كم | ---- | ---- | > = 800 | > = 500 | ||
| الطول الموجي للتشتت الصفري | نانومتر | 1300-1324 | > = 1302 ، ≤ 1322 |
---- | ---- | > = 1295 ، ≤ 1320 |
|
| منحدر الصفر | نانومتر | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| الحد الأقصى للألياف الفردية PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| قيمة ارتباط تصميم PMD | Ps (nm2 * k م) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| الطول الموجي لقطع الألياف λc | نانومتر | > = 1180 ، ≤ 1330 |
> = 1180 ، ≤ 1330 |
---- | ---- | ---- | |
| قطع الكابل الطول الموجي λcc |
نانومتر | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | ---- | ---- | ---- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | ---- | ---- | ---- | |
| عددي الفتحة (نسبة غير معلومة) |
---- | ---- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (يعني ثنائي الاتجاه قياس) |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| المخالفات على الألياف الطول والنقطة |
ديسيبل | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم الاستمرارية | |||||||
| فرق مبعثر خلفي معامل في الرياضيات او درجة |
ديسيبل / كم | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| توحيد التوهين | ديسيبل / كم | ≤0.01 | ≤0.01 | ||||
| ديماتر الأساسية | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / شافينش تركيز الخطأ |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ في مركزية النواة / الكسوة | أم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| حليقة (نصف قطر) | أم | ≤4 | ≤4 | ---- | ---- | ---- | |
إيجابياتنا:
مؤسسة عالية النزاهة (90٪ من العملاء الدائمين).
جودة عالية وبأسعار تنافسية (مصنع محترف).
أقصر وقت للتسليم
مراقبة الجودة: ISO 9002 ، ROHS ، UL ، REACH.
موك هو 1 كيلومتر.
معمل تحاليل حصري
قدمت عينات مجانية.
حسب الطلب.
الجودة والخدمة
DONGGUAN TW-SCIE CO.، LTD.ملتزمون بتقديم منتجات وخدمات كابلات الألياف الضوئية بأعلى جودة لعملائنا من خلال:
1. الاجتماع باستمرار لجودة المنتج والأداء.
2. تسليم المنتجات والخدمات في الوقت المناسب لتلبية متطلبات عملائنا.
3. التأكد من أن موظفينا مدربون بشكل صحيح حتى يكونوا أكثر قدرة على خدمة عملائنا.
نحن نتطلع الى الاستماع منك !
