كابلات الألياف الضوئية ذات الدعم الذاتي للخارج GYTC8s
التطبيق:
☆. تم تبنيها للتوزيع في الخارج
☆. مناسبة للقناة الهوائية والطريقة المدفونة
☆. الاتصالات الشبكة على مسافة طويلة والمنطقة المحلية.
الخصائص:
☆.الصلب المقاوم للصدأ أو الصلب المزدوج
☆.أداء ميكانيكي وبيئي ممتاز.
☆.عدد الألياف: 2-24 قلب.
نظام تخصيص الألياف
| عدد الألياف | رقم الأنابيب | الألياف لكل أنبوب | نوع الألياف |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125 MM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 ف/ أنبوب |

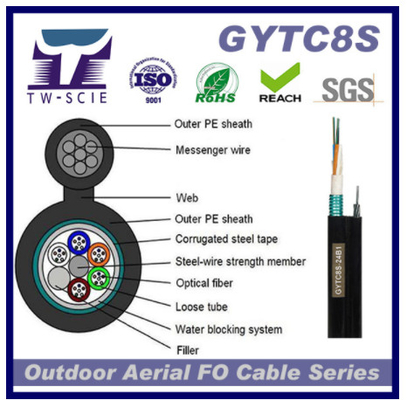

تفاصيل بناء الكابلات
| البنود | الوصف | |
| عدد الألياف | 2 نواة إلى 24 نواة | |
| عضو قوة الصلة | المواد | أسلاك الفولاذ المصنوعة من الصلب |
| قطرها | 1.2 ملم | |
| أنبوب فضفاض | المواد | PBT |
| قطرها | ف2.0-2.8 | |
| ملء الكابلات | المواد | مركب ملء الكابلات |
| الغطاء الخارجي | المواد | HDPE |
| قطرها | 1.7±0.2 ملم | |
الخصائص الميكانيكية للأسلاك
| البنود | قطر الكابل | الوزن | |
| 2 نواة إلى 24 نواة | 3.2*7.2 ملم | 70 كجم/كم | |
| نطاق درجة الحرارة للتركيب | -15--+60 | ||
| درجة حرارة التشغيل ونقل | -40-+70 | ||
| الجهد العامل الحد الأقصى يومياً | 1500 ن | ||
| أقصى حد ممكن لتوتر العمل | 600 ن | ||
| نصف قطر الانحناء ((ملم) | العملية | 10D ملم | |
| التثبيت | 20D ملم | ||
| الحمل الإضافي | 00.5%-0.7% | ||
| الثلج | 5 ملم | ||
| سرعة الرياح | 35m/s | ||
خصائص الألياف
| أسلوب الألياف | الوحدة | SM G652D | م م 50/125 | م م 62.5/125 | ||
| الحالة | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| التخفيف | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| التشتت | 1310nm | السم/ ((nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | السم/ ((nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | السم/ ((nm*km) | ≤22 | ||||
| عرض النطاق | 850nm | MHZ KM | ..... | >=400 | >= 160 | |
| 1300nm | MHZ KM | ..... | >=800 | >=500 | ||
| طول موجة التشتت الصفر | nm | >=1302،≤1322 | ..... | ..... | ||
| منحدر التشتت الصفر | السم2*كم) | ≤0.091 | ..... | ..... | ||
| PMD الحد الأقصى للألياف الفردية | ps√km | ≤0.2 | ..... | ..... | ||
| قيمة ربط التصميم PMD | ps√km | ≤0.08 | ..... | ..... | ||
| طول موجة قطع الألياف λc | nm | >=1180،≤1330 | ..... | ..... | ||
| طول موجة قطع الكابل λcc | nm | ≤1260 | ..... | ..... | ||
| الـ MFD | 1310nm | امم | 9.2±0.4 | ..... | ..... | |
| 1550nm | امم | 10.4±0.8 | ..... | ..... | ||
| فتحة رقمية ((NA)) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| الخطوة ((معدل القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| الاختلالات على طول الألياف والتقطعات النقطية | ديسيبل | ≤0.05 | ≤0.10 | ≤0.10 | ||
| معامل التشتت الخلفي للفارق | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| توحيد الضعف | dB/km | ≤0.01 | .... | .... | ||
| قطر القلب | امم | ...... | 50±1.0 | 62.5±25 | ||
| قطر الغطاء | امم | 125.0±01 | 125.0±01 | 125.0±01 | ||
| غير دائرية الغطاء | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | ||
| الخطأ المركزي في الطلاء / الشافينش | امم | ≤120 | ≤120 | ≤120 | ||
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ||
| خطأ تركيزية القلب/الغطاء | امم | ≤0.6 | ≤1.5 | ≤1.5 | ||
| الشعاع الملتوي | امم | ≤4 | ..... | ..... | ||
|
علامة: كابل يدعم نفسه، الشكل 8، 24 قلب.
