كابل الألياف الضوئية المجدول ذو الأنبوب الفضفاض من GYTA53
تعليمات كبل الألياف الضوئية المدرعة GYTA هي الوضع الفردي أو متعدد الأوضاع التي يتم إدخالها في الأنبوب غير المحكم بواسطة البلاستيك العالي للوحدة.تعبئة مادة مانعة للثآليل في الأنبوب.يوجد عضو معدني واحد في منتصف الكبل ، تمت إضافة طبقة من غمد البولي إيثيلين عليه لبعض نوى كابل الألياف (إذا لزم الأمر).أنبوب فضفاض ومركب حشو مربوط بإحكام بلفافة عضو مركزية ذات قوة معدنية لتكون كبلًا أسطوانيًا.معبأة بغمد PE بعد الشريط البلاستيكي المدرع.

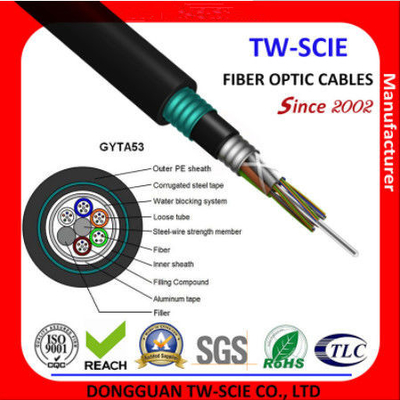

وصف الكابل من الداخل الى الخارج
1. الألياف
2. عضو تقوية أسلاك الفولاذ
3. أنبوب فضفاض
4. غمد داخلي
5. نظام حجب المياه
6. حشو المركب
7. شريط فولاذي مموج
8. outsheath
صفات
1. تقوية الشريط الفولاذي.
2. حشو حماية أنبوب الألياف الشريط الصلب amored.
3. أداء ميكانيكي وبيئي ممتاز.
4. هيكل مدمج. وزن خفيف.
5. سهلة التركيب والتشغيل البسيط.
6. نظام جيد لمنع المياه.
7. غمد PE مزدوج.
طلب
1. في الهواء الطلق مدفون مباشرة أو توزيع مجاري الهواء.
2. اتصالات بعيدة وشبكة المنطقة المحلية.
تفاصيل بناء الكابلات
|
أغراض |
وصف |
||||||
|
عدد الألياف |
2-144 درجة |
||||||
|
الفيبر |
يكتب |
G652D / G657A / OM1 / OM2 / OM3 / OM4 |
|||||
|
قطر الدائرة |
250 ميكرومتر |
||||||
|
عضو القوة |
المواد |
شريط فولاذي وزجاج إلكتروني |
|||||
|
غمد داخلي |
مادة |
PE |
|||||
|
قطر الدائرة |
/ |
||||||
|
الغلاف الخارجي |
مادة |
PE |
|||||
|
قطر الدائرة |
12.5 ~ 16.5 ملم |
||||||
|
حجم الكابل (الارتفاع * العرض) |
/ |
||||||
|
وزن الكابل |
155 ~ 255 كجم ± 1 كجم |
||||||
|
نطاق درجة حرارة التثبيت (C) |
-20 + 60 |
||||||
|
درجة حرارة التشغيل والنقل (ºC) |
-40 + 70 |
||||||
|
الحد الأدنى لنصف قطر الانحناء (مم) |
طويل الأمد |
10 د |
|||||
|
الانحناء الأدنى |
المدى القصير |
20 د |
|||||
|
الحد الأدنى المسموح به |
طويل الأمد |
3000 |
|||||
|
الحد الأدنى المسموح به |
المدى القصير |
4000 |
|||||
|
تحميل السحق (N / 100mm) |
طويل الأمد |
300 |
|||||
|
تحميل السحق (N / 100mm) |
المدى القصير |
1000 |
|||||
|
نمط الألياف |
وحدة |
SM |
SM |
مم |
مم |
مم |
|
|
حالة |
نانومتر |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
توهين |
ديسيبل / كم |
≤ |
≤ |
≤ |
≤3.0 / 1.0 |
≤3.0 / 1.0 |
|
|
0.36 / 0.23 |
0.34 / 0.22 |
3.0 / 1.0 |
---- |
---- |
|||
|
دحض |
1550 نانومتر |
Ps / (نانومتر * كم) |
---- |
≤18 |
---- |
---- |
دحض |
|
1625 نانومتر |
Ps / (نانومتر * كم) |
---- |
≤22 |
---- |
---- |
|
|
|
باندويث |
850 نانومتر |
ميجاهيرتز كم |
---- |
---- |
> = 400 |
> = 160 |
باندويث |
|
1300 نانومتر |
ميجاهيرتز كم |
---- |
---- |
> = 800 |
> = 500 |
|
|
|
الطول الموجي للتشتت الصفري |
نانومتر |
1300-1324 |
> = 1302 ، |
---- |
---- |
> = 1295 ، |
|
|
منحدر الصفر |
نانومتر |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
الحد الأقصى للألياف الفردية PMD |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
قيمة ارتباط تصميم PMD |
Ps (nm2 * k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
الطول الموجي لقطع الألياف λc |
نانومتر |
> = 1180 ، |
> = 1180 ، |
---- |
---- |
---- |
|
|
قطع الكابل |
نانومتر |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310 نانومتر |
أم |
9.2 +/- 0.4 |
9.2 +/- 0.4 |
---- |
---- |
---- |
|
1550 نانومتر |
أم |
10.4 +/- 0.8 |
10.4 +/- 0.8 |
---- |
---- |
---- |
|
|
عددي |
|
---- |
---- |
0.200 + / |
0.275 +/- 0. |
0.200 +/- 0 |
|
|
الخطوة (يعني ثنائي الاتجاه |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
المخالفات على الألياف |
ديسيبل |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
عدم الاستمرارية |
|||||||
|
فرق مبعثر خلفي |
ديسيبل / كم |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
توحيد التوهين |
ديسيبل / كم |
≤0.01 |
≤0.01 |
|
|
|
|
|
ديماتر الأساسية |
أم |
|
|
50 +/- 1.0 |
62.5 +/- 2.5 |
50 +/- 1.0 |
|
|
قطر الكسوة |
أم |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
125.0 +/- 0.1 |
|
|
تكسية غير دائرية |
٪ |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
قطر الطلاء |
أم |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
242 +/- 7 |
|
|
طلاء / شافينش |
أم |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
طلاء غير دائري |
٪ |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
خطأ في مركزية النواة / الكسوة |
أم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
حليقة (نصف قطر) |
أم |
≤4 |
≤4 |
---- |
---- |
---- |
|
ملاحظة: يمكن أن تكون ورقة البيانات هذه مرجعًا فقط ، ولكنها ليست ملحقًا للعقد.يرجى الاتصال بأفراد المبيعات لدينا
لمزيد من المعلومات التفصيلية.
