كابلات الألياف البصرية ذاتية الدعم الخارجي
كابلات الألياف البصرية
الوصف
تغطي هذه المواصفات متطلبات التصميم للمعايير الهيكلية والميكانيكية والفيزيائية والأداءية لتزويد كابلات الألياف الضوئية.الميزات الموصوفة في هذه الوثيقة تهدف إلى توفير معلومات عن أداء الكابل الضوئي
الخصائص الهيكلية
أنبوب فضفاض مع عنصر تعزيز غير معدني
خيوط الأراميد عالية المرونة
قادرة على العمل في حقل كهربائي يصل إلى 25 كيلو فولت/م لمدة طويلة
مواصفات الألياف
| المعلم التقني للألياف البصرية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| قطر المجال في الوضع (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| طول موجة الحد (λcc) | ≤1260 | nm | |
| معامل التخفيف |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| خسارة الانحناء الكبرى | φ75mm، 100 دائرة، عند 1550nm | ≤0.1 | ديسيبل |
| عدم توحيد الضعف | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤53 ≤8 |
(Ps/(nm.km) (Ps/(nm.km) (Ps/(nm.km) |
| طول موجة التشتت الصفر | 1300~1324 | nm | |
| منحدر التشتت القصوى | ≤0.093 | (ص)2.km) | |
| مؤشر كسر المجموعة (القيمة النموذجية) |
1310nm 1550nm |
1.466 1.467 |
|
| الخصائص الهندسية | |||
| قطر الغطاء | 125.0±10 | μm | |
| خطأ تركيزية القلب/الغطاء | ≤0.8 | μm | |
| غير دائرية الغطاء | ≤1.0 | % | |
| قطر الطلاء | 245.0±10 | μm | |
| خطأ تركيزية الغطاء / الطلاء | ≤120 | μm | |
| غير دائرية الطلاء | ≤8 | % | |
| قطر الطلاء الملون | 250.0±15 | μm | |
| الخصائص الميكانيكية | |||
| الالتفاف (القطر) | ≥4 | م | |
| ضغط الدليل | >0.69 | متوسط | |
| قوة شريط الطلاء |
متوسط القيمة القيمة القصوى |
1.0-50 1.3-8.9 |
ن ن |
| معيار حساسية التآكل بالجهد الديناميكي (n)دقيمة) | ≥20 | ||
الخصائص
هذا النظام يمكن أن يستوعب ما يصل إلى 288 ألياف بصرية.
تصميم خفيف الوزن يضيف حمولة أقل إلى البرج ويمكن أن يمتد إلى 1500 متر.
لديها أداء قوي ضد السحب أكثر من 90KN.
الهيكل غير المعدني يوفر عزل جيد ومقاومة ممتازة للبرق.
خيوط الأراميد موزعة بالتساوي ولديها عمليات إنتاج جيدة، مما يؤدي إلى أداء ممتاز للضغط.
لديها أداء ممتاز مقاوم للرصاص
لديه أداء ممتاز مقاوم للتتبع
يمكن تركيب النظام دون إيقاف التيار الكهربائي، ولن يتأثر الإرسال الطبيعي للكابل بخلل في خطوط الطاقة.

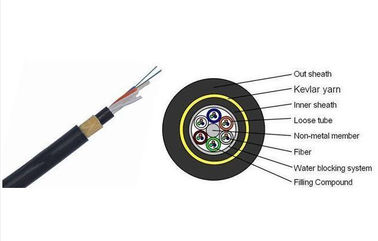

تصميم الكابلات
| البند | الوصف | ||
| رقم النموذج | إد إس إس 12 بي 1-100- بي إي | إد.إس.إس.-24 بي 1-100- بي.إي | إدارة المراقبة |
| 1. عدد الألياف | 12 | 24 | 48 |
| 2قطر الكابل | 11.6±0.3ملم | 12.4±0.3ملم | |
| 3وزن الكابل | 117 كجم | 130 كجم | |
| 4عضو القوة المركزية | |||
| -المادة | FRP | ||
| 5أنبوب فضفاض | |||
| -المادة | PBT | ||
| رقم الأنابيب المفتوحة | 2 | 4 | 4 |
| -عدد الألياف لكل أنبوب | 6 | 6 | 12 |
| - نوع مركب التعبئة | الهلام | ||
| 6ملء | |||
| -المادة | PP | ||
| -لا يوجد ملء | 4 | 2 | 2 |
| 7تجميع الأنابيب | |||
| -مخطط الأنبوب | 1+6 | ||
| - نوع الشبكة | SZ | ||
| 8نظام حجب المياه | |||
| -المادة | مركب ملء ((أو شريط منع الماء) | ||
| 9غلاف القلب | |||
| -المادة | شريط بوليستر | ||
| 10عضو قوة | |||
| -المادة | خيوط الأراميد | ||
| 11الغطاء الداخلي | |||
| -المادة | الـ MDPE | ||
| - السماكة | 0.8mm±0.2mm | ||
| 12الغطاء الخارجي | |||
| -المادة | HDPE | ||
| - السماكة | 1.8mm±0.2mm | ||
| 13علامة الغطاء | |||
| - نوع العلامة | الطباعة بالليزر | ||
الحقول المطبقة هي كما يلي
الاتصالات السلكية واللاسلكية لمسافات طويلة، الشبكة المحلية في المناطق عالية الجهد، أو الوصول إلى شبكة الاتصالات. أنظمة نقل الطاقة في المناطق ذات النشاط الرعدي العالي والتداخل الكهرومغناطيسي العالي.
الشهادة و الأسئلة الشائعة
REACH,ROHS,شهادة TLC للاتصالات,شهادة نظام الإدارة البيئية,ISO9001:2000شهادة براءة اختراع النموذج المفيد
