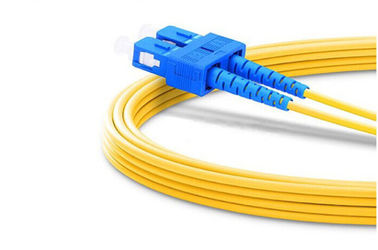

سلك التشغيل ذو الوضع الواحد من الألياف الضوئية
وصف المنتج
نقدم مجموعة واسعة من سلاسل التصحيح، مصممة وتصنيعها لتطبيقات الشبكات المتطلبة.يتم إنهاء كلا الطرفين بجهاز اتصال هجين عالي الأداء أو نوع واحد يتكون من SC، ST ، FC ، LC ، MU ، MTRJ ، E2000 ، DIN في وصلة بسيطة ومزدوجة.
الامتثال للمعايير
.تيلكورديا (بيلكور سابقا) GR-326-CORE المتطلبات العامة للموصلات الضوئية ذات الوضع الواحد ومجمعات القفز.
.IEC 874-1 المواصفات العامة لموصلات وألكابل الألياف الضوئية
.ANSI/TIA-568-C3، ISO/IEC 11801 الطبعة الثانية ، CENELEC EN 50173 ، UL94V-0
.معدل مقاومة الكابل للنار: OFNR أو معيار IEC60332-3.
الخصائص
.تم اختبار 100% على الأداء البصري (فقدان الإدراج الطول المحدد من قبل العميل وفقدان العودة)
.اللون القياسي هو الأصفر، البرتقالي، الماء أو الأرجواني، الألوان الأخرى متوفرة عند الطلب
.السترة الخارجية الكابلات متوفرة في PVC، منخفضة الدخان الصفر الهالوجين (LSZH)
.نوع المكونات المتوفرة PC، UPC، APC
.الحاجز السريري ذو التركيز العالي 2.5 ملم لـ FC و ST و SC والحاجز السريري ذو الـ 1.25 ملم لـ LC و MU
.متوفرة في G652D، G657A، OM1، OM2، OM3 و OM4
.علامات الموقف A/الموقف B
.متوفرة بحجم 0.9mm، 1.6mm، 1.8mm، 2.0mm، 3.0mm
البيانات الميكانيكية والبيئية والمواد
| نطاق الوضع | أحادي أو متعدد الأوضاع |
| نوع الكابل | سلك زيبلكس أو مزدوج |
| أسلوب الجهاز | SC، FC، ST، LC، MU، MTRJ، E2000، DIN |
| نوع الواجهة البولندية أو الحديدية | PC، UPC، APC |
| قطر الكابل | 0.9 ملم، 1.6 ملم، 1.8 ملم، 2.0 ملم، 3.0 ملم |
| الطول | الطول القياسي و المخصص |
| عضو القوة | خيوط الأراميد |
| السترة الخارجية | PVC أو LSZH |
| طول تجميع الكابلات (< 15 متر) | -0/+100ملم |
| طول تجميع الكابلات (> 15 متر) | -0/+10% |
| لون السترة (متعدد الأوضاع: OM1 و OM2) | برتقالية |
| لون السترة (متعدد الأوضاع: OM3) | أكوا |
| لون السترة (متعدد الأوضاع: OM4) | أكوا أو الأرجواني |
| لون السترة (الوضع الواحد: G652D و Gb57A) | أصفر |
| المدى الطويل | 500 دورة ((0.2 ديسيبل زيادة أقصى) 1000 دورة مات / ديمات |
| التشغيل الاحتياطي. | -20 درجة مئوية إلى +70 درجة مئوية / +85 درجة مئوية (درع) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| مركزية الحبل | < 1μm ، تركيز الحاجز الآخر < 1μm |
| الرطوبة (FOTP-5) | 90-95% عند 40 درجة مئوية |
| قوة آلية الارتباط (FOTP-185) | 33 شمالاً عند 0 درجة لمدة 5 ثوان |
| الحفاظ على الكابلات (FOTP-6) | 50 نترولياً عند 0 درجة لمدة 5 ثوان |
| الالتفاف (FOTP-36) | 15 N عند 0° 5 حركات، 10 دورات |
| (FOTP-1) | 0.5 كجم عند 25 سم، +90° إلى -90°، 100 دورة |
| نوع الألياف | الحد الأقصى للإنخفاض ((dB/km) | -أقل من الإفراط في شحن الطائرة عرض النطاق الترددي (Mhz.km) |
الحد الأدنى من (جيجابيت إثنتر) مسافة الرابط (م) |
||||||
| جيجابيت | 10 جيجابايت | ||||||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | 850nm | 1300nm | 850 نلم | |
| OM1 62.5/125μm | ≤2.7 | ≤0.6 | - | - | ≥ 500 | ≥600 | 275 | 550 | - |
| OM2 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥ 500 | ≥ 500 | 750 | 600 | 150 |
| OM3 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥ 1500 | ≥ 500 | 1000 | 600 | 300 |
| OM4 50/125μm | ≤2.3 | ≤0.6 | - | - | ≥3500 | ≥ 500 | 1100 | 600 | 550 |
| G652D 9/125μm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125μm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
| البند | وضع واحد | الوسائط المتعددة | ||||
| البنك المركزي | UPC | الـ APC | 62.5/125 | 50/125 | 50/125 10G | |
| إدخال الخسارة/المرفق (ألياف واحدة) | 0.2 ديسيبل أقصى. (0.15 ديسيبل عادي) | 0.3 ديسيبل كحد أقصى. (0.25 ديسيبل عادة) | ||||
| خسارة العائد | ≥45 ديسيبل | ≥50 ديسيبل | ≥60 ديسيبل | (ن) | ||
| إدخال خسارة / MTRJ رابط | 0.5 ديسيبل كحد أقصى. (0.45 ديسيبل عادي) | 0.5 ديسيبل كحد أقصى. (0.45 ديسيبل عادي) | ||||
| قوة السحب | ≥98N | ≥98N | ||||
| AA | BB | ج | د | E | F | G | CL |
| المرفق النوع |
رابط T نعم |
نوع الألياف | عدد الألياف | ملائمة للحذاء قطر الكابل |
الطول | سترة المادة |
سترة اللون ((CL) |
| برنامج العمل الأساسي,SP, جنوب أفريقيا,LP |
برنامج العمل الأساسي,SP, جنوب أفريقيا,LP |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
SX=بسيط DX=مزدوج 4F=4 نواة 6F=6 نواة 12F=12 قلب |
09=0.9ملم 16=1.6ملم 20=2.0ملم 30=3.0 ملم |
0015= 1.5M 0200= 20 مليون |
1=PVC 2=LSZH 3=PE |
كما ذكر في مخطط رموز الألوان |
| الرمز | المرفق | الرمز | المرفق | الرمز | المرفق | الرمز | المرفق | الرمز | المرفق | الرمز | المرفق |
| برنامج العمل الأساسي | FC/PC | إف إيه | FC/APC | LP | LC/PC | لوس أنجلوس | LC/APC | (إم يو) | (إم يو) | DN | DIN |
| SP | SC/PC | جنوب أفريقيا | أس سي/أب سي | TP | ST/PC | الـ TA | ST/APC | MT | MTRJ | E2 | E2000 |
رمز الألوان- نعم
| رقم الجزء | الوصف |

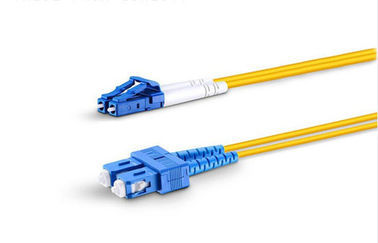

| -الـ (بي سي)...SP-لوس أنجلوسG652DSX3000302نعم | سلك التشغيل SC/PC-LC/APC للألياف البصرية G652D، Simplex، 3.0mm، LSZH، الأصفر، 3M. |
ملف الشركة
شركة "دونغغغوان تي دبليو-إس سي إي" متخصصة في تطويرتصنيع وبيع منتجات الاتصالات بالألياف الضوئية ويتكامل مع شركات التكنولوجيا العالية المستقلة لحقوق الاستيراد والتصدير.
لماذا اخترتنا ؟
1المصنع، OEM/ODM متاح.
2إمدادات ثابتة، مراقبة جودة صارمة.
3.ممتازة Datolink أو العلامة التجارية الخاصة بك مربع / تصميم الدوال وتغليف.
4.تتوافق بدقة مع شهادات ISO و RoHS CE
5خبرة طويلة في السوق المحلية والتصدير.
مرحبا بكم في زيارة مصنعنا
اعتماداً على المرموقة الجيدة، والجودة الموثوق بها، والخدمة المثالية والسعر المعقول، فإن شركتنا تفوز بثقة العملاء.نرحب بصدق بالعملاء القدامى والجدد في الداخل والخارج لزيارة مصنعنا وبناء علاقات تجارية طويلة الأجل معنا!
