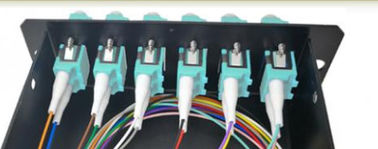

MPO - LC بارد - لفة الصلب ألياف البصرية صندوق التوزيع 50 / 125 OM3 حمولة مع لوحة التصحيح
وصف MPO
MPO (Multi-fiber Push On) يطلق عليه بشكل جماعي رابط MT.يتم استخدام قلب سلسلة MT للاتصال الدقيق بين ثقوب التوجيه للقلب و دبوس التوجيه (وتسمى أيضا إبرة PIN) على قلب سلسلة MT. يمكن أن يكون MPO تصميمًا لـ 2 ~ 12 قلبًا ، يصل إلى 24 قلبًا ، والمتصل الأكثر شيوعًا هو 8 قلب و 12 قلبًا. تصميم MPO المدمج يجعل عدد النواة وحجمها صغيرًا.يستخدم على نطاق واسع في تطبيقات الاتصال من FTTX و 40/100G SFPشركة H-LIN، مع أكثر من 10 سنوات من الخبرة في إدارة الإنتاج،يمكن أن توفر مجموعة متنوعة من القفزات MPO التبديلة وغير المتصلة مرة أخرى، مع مجموعة واسعة من MPO ، المرتبطة بالشرائط والمجمعة. من خلال فرع (دوري أو مربع) ، يمكن نقل فرع من كابل بصري من 2 ~ 24 قلب 0.9 أو 2.يتم تعيين نوع رأس الاتصال من قبل العميل، الطول والمتطلبات الأخرى يتم اختيارها من قبل العميل. المنتجات تلبي متطلبات Telcordia-GR-326، IEC و Rohs.
وصف كاسيت MPO
توفر وحدات كاسيت MPO انتقالًا آمنًا بين MPO وموصلات LC أو SC المنفصلة.يتم استخدامها لربط العمود الفقري MPO مع تثبيت LC أو SC.يسمح النظام الوحدي بنشر بنية تحتية مركز البيانات عالية الكثافة بسرعة وكذلك تحسين استكشاف الأخطاء وإعادة التكوين أثناء التحركات والإضافات والتغييرات.يمكن تركيبها في هيكل متعدد الأقسام 1U أو 4U 19 ′′.
تحتوي أشرطة MPO على مروحة MPO-LC يتم التحكم فيها في المصنع واختبارها لتوفير الأداء والموثوقية البصرية.يتم تقديم إصدارات MPO Elite ذات الخسارة المنخفضة و LC أو SC Premium التي تتميز بخسارة إدخال منخفضة لشبكات عالية السرعة التي تتطلب ميزانية طاقة.
الخصائص والتطبيق
خسارة إدراج منخفضة
اتصالات الشبكة المحلية بين المباني المختلفة في المؤسسة
قابلية جيدة للتبادل والتوصيل
ربط الربط البصري في الأجهزة النشطة البصرية
مجموعة واسعة من ممارسات MPO
الأسلاك في قاعدة الاتصال والأسلاك في صندوق الأسلاك
الجودة العالية لإدخال النواة، محاذاة دقيقة من إبرة PIN
اتصال إشارة ضوئية في المنطقة السكنية والمساحة الصناعية والبناء التجاري
معيار Telcordia GR-326RCORE
بناء نظام الأسلاك الكثيفة
تلبية متطلبات ROHS
نظام اتصالات الألياف الضوئية، شبكة تلفزيون الكابلات، شبكة الاتصالات.
يمكن تقديم الرسومات لتوفير MTP
شبكة المنطقة الحضرية، شبكة المنطقة الواسعة، FTTX
| البند | المواصفات |
| نوع الجهاز | الـ MPO |
| الألياف | SM ((PC) أو OM3 MM |
| طول موجة التشغيل | 850nm، 1300nm |
| طول موجة الاختبار | 850nm، 1300nm |
| طلاء السطح | البنك المركزي |
| خسارة الإدراج | MPO:معتاد ≤ 0.40dB،ماكس ≤ 0.75dB |
| خسارة العائد | ≥50 ديسيبل |
| نوع الألياف المناسب | MPO:كابل من نوع ربورن أو بوندل |
| التكرار | ≤0.10dB |
| قابلية التبادل | ≤0.20dB |
| المدى الطويل | 500 قيمة تغيير نموذجية ≤0.20dB |
| السحب الرأسي | ≥ 120N (باستثناء الكابل البصري 0.9mm) |
| درجة حرارة العمل | -20°C إلى +70°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
