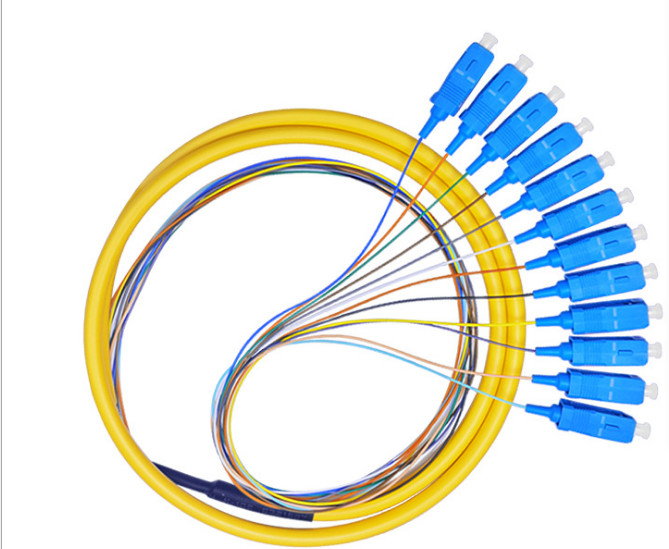

الصافية الضوئية خنزير الذيل للاتصال الكابل الضوئي SC / UPC

1وصف

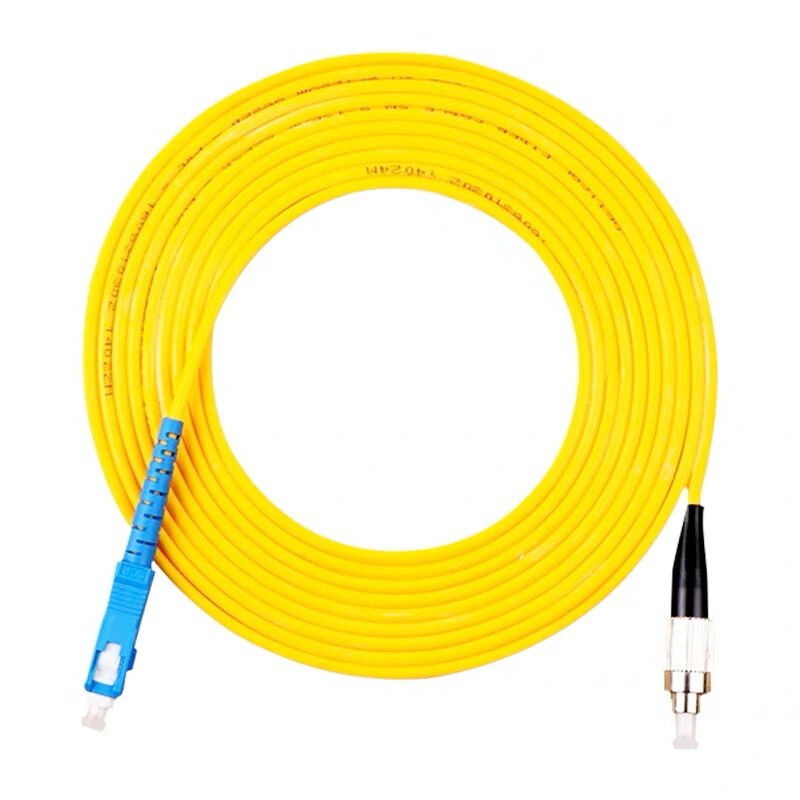

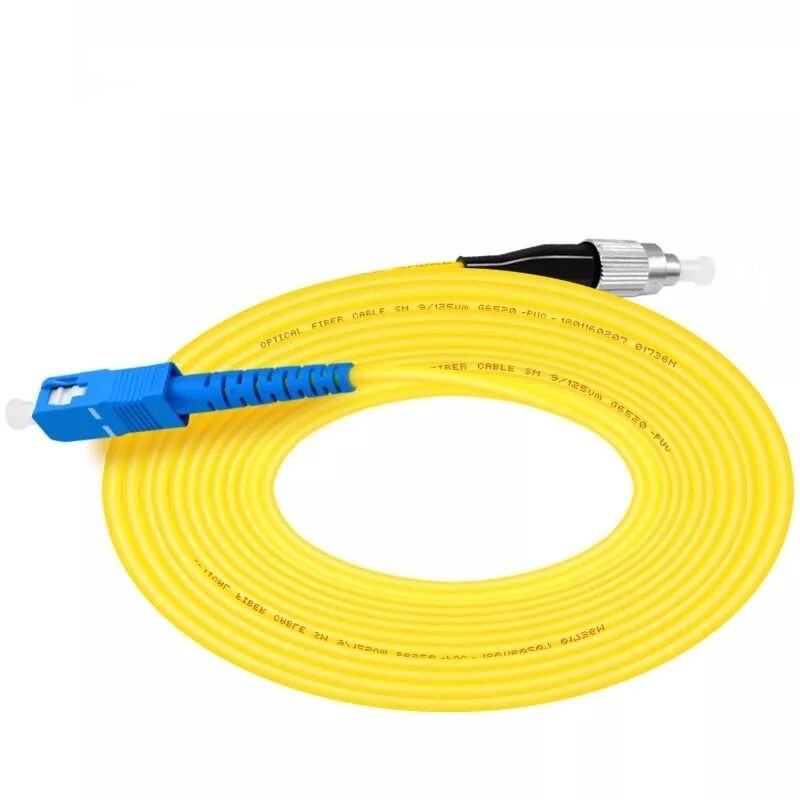

كابل الألياف البصرية Pigtail هو كابل الألياف البصرية المغطى في واحد مع موصلات تسمح له بالاتصال بسرعة وسهولة مع CATV أو مفتاح بصري أو معدات الاتصالات الأخرى.

يتوفر كابل الألياف الضوئية في كل من الإصدارات الواحدة والمتعددة الأوضاع، ويحتوي رابط SC على حبال زيركونيا السيراميكية مع ملف تعريف UPC الملمع مسبقًا والنهاية الكروية المنحدرة.

هذه الأنواع من الوجهات النهائية تسمح بتلميع أسرع ، وانعكاس منخفض للخلف وفقدان بصري ، مع ضمان أقصى قدر من التكرار.

• الاختبار البصري بنسبة 100%: خسارة الإدراج: ≤0.3 (PC) ؛ ≤0.2 (APC) ؛ ≤0.2 (UPC) ؛ ≤0.3 (SPC) ؛
• الاختبار البصري بنسبة 100%: خسارة العودة: ≥45 (PC) ؛ ≥60 (APC) ؛ ≥55 (UPC) ؛ ≥50 (SPC) ؛
• PC القياسية المؤهلة للغاية، APC، UPC، البوليس
• وصلة بسيطة ومتعددة المتوفرة
• دقة عالية للأبعاد الميكانيكية
• قدرة جيدة على التبادل ومتانة جيدة

1.1 التطبيق

• شبكة الوصول إلى النظام البصري
• شبكات الاتصالات
• شبكات النطاق العريض / CATV
• شبكات اتصالات البيانات، بما في ذلك معدات عرض النطاق الترددي العالي

2الخصائص

• تحسين وتبسيط توجيهات الألياف
• يقلل من مساحة إدارة الألياف
• OEM أو مخصص للتطبيقات الخاصة
• انخفاض خسارة الإدراج والانعكاس
• كثافة عالية
• لوحة كاسيت سريعة الوصول لسهولة التثبيت وإزالة والتوسيع

3المواصفات

4الصورة المقطوعة

5التعبئة والشحن
يتم توفير الكابلات بأطوال كما هو محدد في PI أو حسب المتطلبات. سيتم شحن كل طول على طبل حديدي خشبي منفصل.الحد الأدنى لقطر البرميل من الطبل يجب أن لا يكون أقل من 30 مرة قطر الكابل.
سيتم إغلاق أطراف الكابلات بأغطية حماية من البلاستيك لمنع دخول الماء. وستكون الطرفان سهلة الوصول إليها للاختبار.يتم إرفاق تقرير اختبار التفتيش النهائي مع بيانات أداء الضعف لكل ألياف داخل الطبل.
