كابل الحالة الواحدة 2/4/6/8/12/24/48/96 كابل الألياف الضوئية ADSS الأساسي
وصف المنتج

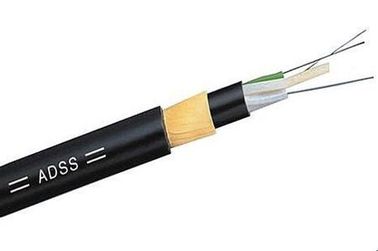

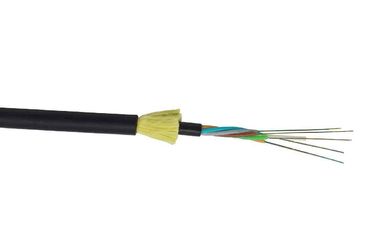

هذا كابل الوضع الواحد 2/4/6/8/12/24/48/96 كابل الألياف الضوئية ADSS الأساسية مناسبة للتركيب الجوي في الهواء الطلق.هيكل مدرع خفيف مع الرسول الخيط الأمايد يجعل كابل الوضع الفردي 2/4/6/8/12/24/48/96.
1.2 تغطي هذه المواصفات متطلبات كابل الألياف البصرية الكاملة الكهربائية ذات الدعم الذاتي (ADSS) الذي يتم توفيره للعميل لاستخدامه خارج التثبيت.
1.3 يتوافق كابل الألياف الضوئية مع متطلبات هذه المواصفات ويوافق بشكل عام على أحدث المعايير أو أفضل منها:
(ITU-T G)650: تعريفات وأساليب الاختبار للصفات الخطيّة الحتميّة للألياف والكابلات ذات الوضع الواحد
(ITU-T G)652.D: خصائص الألياف الضوئية وحيدة الوضع والكابل
IEC 60793-2-50 B1.3: المواصفات القطرية للألياف ذات الوضع الواحد من الفئة B
IEEE Std 1222TM، معيار IEEE للكابلات الألياف الضوئية ذاتية الدعم الكامل
المواصفات
المواصفات العامة
| نوع الكابل | إد.إس.إس |
| نوع الألياف | G652D |
| التطبيق | الاتصالات عن بعد، الشبكة المحلية في منطقة الجهد العالي أو الوصول إلى شبكة الاتصالات. |
| طرق التثبيت الموصى بها | نظام نقل الطاقة، مناطق الرعد الكثيرة والانحراف الكهرومغناطيسي العالي |
| البيئة | في الخارج |
| نطاق الحرارة | -40°C إلى 70°C |
مواصفات الألياف
| المعلم التقني للألياف البصرية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| قطر المجال في الوضع (MFD) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| طول موجة الحد (λcc) | ≤1260 | nm | |
| معامل التخفيف |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| خسارة الانحناء الكبرى | φ75mm، 100 دائرة، عند 1550nm | ≤0.1 | ديسيبل |
| عدم توحيد الضعف | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤53 ≤18 |
(Ps/(nm.km) (Ps/(nm.km) (Ps/(nm.km) |
| طول موجة التشتت الصفر | 1300~1324 | nm | |
| منحدر التشتت القصوى | ≤0.093 | (ص)2.km) | |
| مؤشر كسر المجموعة (القيمة النموذجية) |
1310nm 1550nm |
1.466 1.467 |
|
| الخصائص الهندسية | |||
| قطر الغطاء | 125.0±10 | μm | |
| خطأ تركيزية القلب/الغطاء | ≤0.8 | μm | |
| غير دائرية الغطاء | ≤1.0 | % | |
| قطر الطلاء | 245.0±10 | μm | |
| خطأ تركيزية الغطاء / الطلاء | ≤120 | μm | |
| غير دائرية الطلاء | ≤8 | % | |
| قطر الطلاء الملون | 250.0±15 | μm | |
| الخصائص الميكانيكية | |||
| الالتفاف (القطر) | ≥4 | م | |
| ضغط الدليل | >0.69 | متوسط | |
| قوة شريط الطلاء |
متوسط القيمة القيمة القصوى |
1.0-50 1.3-8.9 |
ن ن |
| معيار حساسية التآكل بالجهد الديناميكي (n)دقيمة) | ≥20 | ||
المعيار (ج)الرائحةأناالتعرف علىFإيبير
| لا، لا، لا | 1 | 2 | 3 | 4 | 5 | 6 |
| اللون | الأزرق | برتقالية | أخضر | البني | الصفيحة | الأبيض |
| لا، لا، لا | 7 | 8 | 9 | 10 | 11 | 12 |
| اللون | أحمر | أسود | أصفر | البنفسجية | اللون الوردي | أكوا |

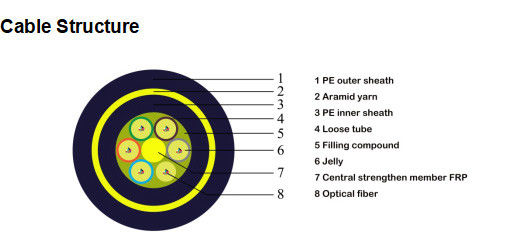

كابلدإيزين
| البنود | الوصف | ||
| الألياف البصرية ((G.652. د) | 12F | 24F | |
| أنبوب فضفاض | المواد | PBT (بولي بوتيلين تيريفتالات) | |
| الألياف لكل أنبوب | 4 | 4 | |
| الأرقام | 3 | 6 | |
| عصا الحشوة | الأرقام | 3 | 0 |
| عضو القوة المركزية | المواد | FRP (البلاستيك المقوى بالألياف الزجاجية) | |
| مادة منع الماء | خيوط منع الماء | ||
| عضو قوة اضافية | خيوط الأراميد | ||
| الغطاء الخارجي | المواد | الـ HDPE الأسود | |
| سمك | الاسمية: 1.6 ملم | ||
| قطر الكابل الاسمي ((± 0.3mm) | 10.0 | ||
| وزن الكابل تقريبًا (كجم/كيلومتر) | 78 | ||
| ضغط التوتر المعدل (RTS) | 4.5KN | ||
| حد أقصى لجهد العمل (40٪ RTS) | 1.8KN | ||
| الإجهاد اليومي (15-25%RTS) | 0.675-1.125KN | ||
| أقصى نطاق مسموح به | 100 متر | ||
| سحق | وقت قصير | 2200N/100mm | |
| نطاق درجة الحرارة المطبق | العملية | -40°C~+70°C | |
| التثبيت | -10°C~+50°C | ||
| التخزين والشحن | -40°C~+60°C | ||
| نصف قطر الانحناء | التثبيت | 20 مرة من قطر الكابل | |
| العملية | 10 مرات قطر الكابل | ||
كابلSهيتمالقوس
كل كابل لديه المعلومات التالية مرسومة بوضوح على الغطاء الخارجي للكابلات:
اسم الشركة المصنعة.
ب - عام التصنيع
نوع الكابلات والألياف
علامة الطول (طباعة على كل متر عادةً)
أو حسب متطلبات العميل.
أداء الكابل
| البند | الاختبار | طريقة الاختبار | نتيجة الاختبار |
| 1 |
قوة السحب IEC 60794-1-E1 |
حمل التوتر:1500N الوقت: دقيقة واحدة طول الكابلات: 50m أو أكثر |
تغير الخسارة≤0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر في الغطاء |
| 2 |
التأثير IEC 60794-1-E4 |
الطول: 1 متر الوزن: 1 كجم نقطة الاصطدام: ≥5 دورة الأثر: عند الإيجار 3 دورات لكل موقع |
تغير الخسارة≤0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر في الغطاء |
| 3 |
الانحناء المتكرر IEC 60794-1-E6 |
قطر الانحناء: 25X قطر الكابل الخارجي الحمل المطبق: 25 كجم دورة الانحناء: 30 مرة سرعة الانحناء: دورة واحدة لكل ثانيتين |
تغير الخسارة≤0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر في الغطاء |
| 4 |
الالتواء IEC 60794-1-E7 |
طول الالتواء: 1m الحمل المطبق: 25 كجم زاوية الالتواء: ±90 أو +180 دورة الدوران: ≥10 مرات |
تغير الخسارة≤0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر في الغطاء |
| 5 |
اختراق المياه IEC 60794-1-F5B |
ارتفاع المياه: 1 متر طول الكابل: 3m مدة الاحتفاظ: 24 ساعة |
لا تسرب الماء من الطرف الآخر من الكابل |
| 6 |
الحرارة IEC 60794-1-F1 |
خطوة درجة الحرارة: +20°C->-40°C°C >+70°C->+20°C وقت الاحتفاظ: 24 ساعة لكل خطوة دورة: 2 مرة |
تغير الخسارة≤0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر في الغطاء |
| 7 |
التدفق المركب IEC 60794-1-E14 |
طول العينة: 30 سم مدة الاحتفاظ: 24 ساعة |
لا يوجد تدفق مركب |
التعبئة والشحن والدفع
يتم توفير الكابلات بأطوال كما هو محدد في PI أو حسب المتطلبات. سيتم شحن كل طول على طبل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل من الطبل يجب أن لا يكون أقل من 30 مرة قطر الكابل.
سيتم تغطية الكابل على كل بكرة بالكامل مع لف حرارية التي يتم ربطها بالكابل بواسطة أشرطة التعبئة. هذا لف قابل لإعادة الاستخدام ويوفر حماية حرارية وأشعة فوق البنفسجية ممتازة.
سيتم إغلاق أطراف الكابلات بأغطية حماية من البلاستيك لمنع دخول الماء. وستكون الطرفان سهلة الوصول إليها للاختبار.يتم إرفاق تقرير اختبار التفتيش النهائي مع بيانات أداء الضعف لكل ألياف داخل الطبل.
