كابل ألياف ضوئية مصفح بشريط فولاذي للتركيب في الهواء الطلق ومجاري الهواء
تغطي هذه المواصفة متطلبات تصميم الهيكل والمعايير الميكانيكية والفيزيائية ومعايير الأداء لتزويد كبلات الألياف الضوئية.تهدف الميزات الموضحة في هذا المستند إلى توفير معلومات حول أداء الكبل البصري.
كابل اسهيث ماركينغ
يحتوي كل كابل على المعلومات التالية محددة بوضوح على الغلاف الخارجي للكابلات:
أ.اسم الشركة المصنعة.
ب.سنة الصنع
ج.نوع الكابلات والألياف
د.علامة الطول (الطباعة على كل متر بشكل طبيعي)
ه.أو حسب متطلبات الزبون.
تحديد
| نوع الكابل | GYTS |
| نوع الألياف | G652D |
| طلب | اتصالات بعيدة المدى ، LAN |
| طرق التثبيت الموصى بها | مجرى هواء أو هوائي |
| بيئة | في الخارج |
| نطاق درجة حرارة | -40 إلى 70 |
مواصفات الألياف
| المعلمة التقنية للألياف الضوئية أحادية الوضع ITU-T G.652D (B1.3) | |||
| الخصائص البصرية | |||
| وضع قطر المجال (MFD) |
1310 نانومتر 1550 نانومتر |
9.2 ± 0.4 10.4 ± 0.8 |
µ م µ م |
| الطول الموجي للقطع (λcc) | ≤1260 | نانومتر | |
| معامل التوهين |
1310 نانومتر 1383 نانومتر 1550 نانومتر |
＜ 0.35 ＜ 0.35 ＜ 0.22 |
ديسيبل / كم ديسيبل / كم ديسيبل / كم |
| خسارة الانحناء الكلي | φ 75 مم ، 100 دائرة ، عند 1550 نانومتر | ≤0.1 | ديسيبل |
| التوهين غير التوحيد | ≤0.05 | ديسيبل | |
| معامل التشتت |
1288 ~ 1339 نانومتر 1271 ~ 1360 نانومتر 1550 نانومتر |
≤3.5 ≤5.3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| الطول الموجي للتشتت الصفري | 1300 ~ 1324 | نانومتر | |
| أقصى منحدر تشتت صفر | ≤0.093 | Ps / (نانومتر2.كم) | |
| مؤشر مجموعة الانكسار (القيمة النموذجية) |
1310 نانومتر 1550 نانومتر |
1.466 1.467 |
|
| خاصية هندسية | |||
| قطر الكسوة | 125.0 ± 1.0 | µ م | |
| خطأ تركيز اللب / الكسوة | ≤0.8 | µ م | |
| تكسية غير دائرية | ≤1.0 | ٪ | |
| قطر الطلاء | 245.0 ± 10 | µ م | |
| الكسوة / خطأ تركيز الطلاء | ≤12.0 | µ م | |
| طلاء غير دائري | ≤8 | ٪ | |
| قطر الطلاء الملون | 250.0 ± 15 | µ م | |
| الخصائص الميكانيكية | |||
| الشباك (نصف القطر) | ≥4 | م | |
| إجهاد برهان | ＞ 0.69 | المعدل التراكمي | |
| قوة شريط الطلاء |
متوسط القيمة قيمة الذروة |
1.0-5.0 1.3-8.9 |
ن ن |
| معلمة قابلية التآكل الديناميكي للضغط (nدقيمة) | ≥20 | ||
معيارجلونأناتسنينالفيبر
| لا. | 1 | 2 | 3 | 4 | 5 | 6 |
| لون | أزرق | البرتقالي | أخضر | بني | سليت | أبيض |
| لا. | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أحمر | أسود | أصفر | البنفسجي | لون القرنفل | أكوا |

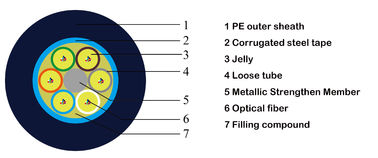

كابلتصميم
| غرض | وصف | ||||||||||
| نموذج رقم | GYTS | ||||||||||
| 1. عدد الألياف | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. قطر الكابل (مم) | 8.8 ± 0.2 | 9.1 ± 0.2 | 9.6 ± 0.2 | 10.2 ± 0.2 | 11.7 ± 0.2 | 14.2 ± 0.2 | |||||
| 3. وزن الكابل (كلغ) | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. عضو القوة المركزية | |||||||||||
| -مادة | أسلاك الفولاذ | ||||||||||
| -قطر الدائرة | 1.4 ملم | 2.0 ملم | |||||||||
| -غمد PE | لا | نعم | |||||||||
| 5. أنبوب فضفاض | |||||||||||
| -مادة | PBT | ||||||||||
| - نوع المركب الملء | هلام | ||||||||||
| -لا.من أنبوب فضفاض | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 | |||
| 6. حشو | |||||||||||
| -مادة | ص | ||||||||||
| -لا.من الحشوات | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. تجميع الأنبوب | |||||||||||
| -تخطيط أنبوب | 1 + 5 | 1 + 6 | 1 + 8 | 1 + 12 | |||||||
| -نوع العلامة التجارية | SZ | ||||||||||
| 8. نظام حجب المياه | |||||||||||
| -مادة | مجمع التعبئة | ||||||||||
| 9. درع | |||||||||||
| -مادة | الشريط الصلب | ||||||||||
| 10. الغلاف الخارجي | |||||||||||
| -مادة | PE | ||||||||||
| -سماكة | 1.5 مم ± 0.2 مم | ||||||||||
| 11. غمد بمناسبة | |||||||||||
| -نوع الوسم | طباعة ليزر | ||||||||||
خصائص الكابلات
| غرض | وصف | |
| قوة الشد (N) | طويل الأمد | 600 |
| المدى القصير | 1500 | |
| سحق (ن / 100 مم) | طويل الأمد | 300 |
| المدى القصير | 1000 | |
| دقيقة.بيند الشعاع | ثابتة | 10 د |
| متحرك | 20 د | |
| نطاق درجة الحرارة (℃) | عملية | -40 درجة - + 70 درجة |
| تثبيت | -10 ℃ - + 60 ℃ | |
| تخزين | -40 درجة - + 70 درجة | |
أداء الكابلات
| غرض | اختبارات | طريقة اختبار | نتيجة الاختبار |
| 1 |
قوة الشد IEC 60794-1-E1 |
تحميل التوتر: 1500N الوقت: 1 دقيقة طول الكابل: ≥50m |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 2 |
تأثير IEC 60794-1-E4 |
الارتفاع: 1 م الوزن: 1 كجم بقعة التأثير: ≥5 دورة التأثير: عند الإيجار 3 دورات لكل بقعة |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 3 |
الانحناء المتكرر IEC 60794-1-E6 |
قطر الانحناء: 25X القطر الخارجي للكابل الحمولة التطبيقية: 25 كجم دورة الانحناء: 30 مرة سرعة الانحناء: دورة واحدة لكل 2 ثانية |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 4 |
التواء IEC 60794-1-E7 |
طول الالتواء: 1 م الحمولة التطبيقية: 25 كجم زاوية الالتواء: ± 90 أو +180 دورة تويست: ≥10 مرات |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 5 |
اختراق المياه IEC 60794-1-F5B |
ارتفاع الماء: 1 م طول الكابل: 3 متر حفظ الوقت: 24 ساعة |
لا تسرب المياه من الطرف المقابل للكابل |
| 6 |
درجة حرارة IEC 60794-1-F1 |
خطوة درجة الحرارة: + 20 درجة مئوية -> - 40 درجة مئوية> + 70 درجة مئوية -> + 20 درجة مئوية حفظ الوقت: 24 ساعة لكل خطوة الدورة: 2 مرات |
تغيير الخسارة 0.1dB@1550nm لا يوجد كسر في الألياف ولا ضرر للغمد |
| 7 |
التدفق المركب IEC 60794-1-E14 |
طول العينة: 30 سم حفظ الوقت: 24 ساعة |
لا يوجد تدفق مركب |
التعبئة والشحن
يتم توفير الكبل بأطوال كما هو محدد في PI أو حسب المتطلبات.سيتم شحن كل طول على برميل خشبي منفصل غير قابل للإرجاع.الحد الأدنى لقطر البرميل للأسطوانة لا يقل عن 30 ضعف قطر الكابل.
سيتم تغطية الكبل الموجود على كل بكرة بالكامل بلفافة حرارية يتم تثبيتها بالكابل بواسطة أحزمة تغليف.هذا الغلاف قابل لإعادة الاستخدام ويوفر حماية ممتازة من الحرارة والأشعة فوق البنفسجية.
سيتم إغلاق أطراف الكبل بأغطية حماية بلاستيكية لمنع تغلغل الماء.سيكون من السهل الوصول إلى النهايات للاختبار.يتم إرفاق تقرير اختبار الفحص النهائي مع بيانات أداء التوهين لكل ليف داخل الأسطوانة.
