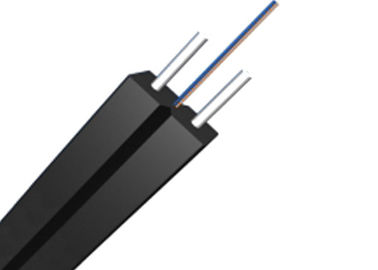

كابل قطرة الألياف البصرية SM G657A1 مع سترة سوداء LSZH
مصنوعة من الغلاف الخارجي والألياف البصرية والعضو القوي (الفولاذ / FRP)
سيناريو التطبيق
الأسلاك الجزئية الداخلية
الألياف الضوئية FTTH للمنزل ، محطة المستخدم
العمود الرأسي، أسلاك البناء
الخصائص التقنية
الألياف الضوئية المقاومة للانحناء المدامة توفر نطاق نطاق أكبر وتعزز خصائص نقل الشبكة.
يتم حماية تصميم المقطع العرضي على شكل فراشة بواسطة غطاء خارجي من LSZH أو PVC
الألياف الضوئية المقاومة للإنحناء المزودة توفر نطاق نطاق أكبر وتعزز خصائص نقل الشبكة
الألياف البصرية سهلة التخلص منها وخفيفة الوزن وصغيرة الحجم، ولديها تصميم خروط فريد يسهل تركيب وصيانة الاتصالات.
المواصفات العامة
| نوع الكابل | FTTH ((كابل القيادة) |
| نوع الألياف | SM G657A1/ SM G657A2 |
| التطبيق | FTTH، LAN |
| طرق التثبيت الموصى بها | الهواء |
| البيئة | في الداخل |
| نطاق الحرارة | -40°C إلى 70°C |
مواصفات الألياف
| أسلوب الألياف | الوحدة |
(SM) |
(SM) |
(SM) |
||
| الحالة | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| التخفيف | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| التشتت | 1310nm | السم/ ((nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | السم/ ((nm*km) | ≤22 | ≤22 | ≤22 | ||
| طول موجة التشتت الصفر | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| منحدر التشتت الصفر | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD الحد الأقصى للألياف الفردية | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| قيمة ربط التصميم PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| طول موجة قطع الألياف λc | nm | ¥1180،≤1330 | ¥1180،≤1330 | ¥1180،≤1330 | ||
| طول موجة قطع الكابل λcc | nm | ≤1260 | ..... | ..... | ||
| الـ MFD | 1310nm | امم | 9.2±0.4 | 9.0±04 | 9.8±0.4 | |
| 1550nm | امم | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| الخطوة ((معدل القياس ثنائي الاتجاه) | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| الاختلالات على طول الألياف والتقطعات النقطية | ديسيبل | ≤0.05 | ≤0.05 | ≤0.05 | ||
| معامل التشتت الخلفي للفارق | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| توحيد الضعف | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| قطر الغطاء | امم | 125.0±01 | 124.8±0.1 | 124.8±0.1 | ||
| غير دائرية الغطاء | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| قطر الطلاء | امم | 242±7 | 242±7 | 242±7 | ||
| الخطأ المركزي في الطلاء / الشافينش | امم | ≤120 | ≤120 | ≤120 | ||
| الطلاء غير الدائري | % | ≤60 | ≤60 | ≤60 | ||
| خطأ تركيزية القلب/الغطاء | امم | ≤0.6 | ≤0.5 | ≤0.5 | ||
| الشعاع الملتوي | امم | ≥4 | ≥4 | ≥4 | ||
المعيارجالرائحةأناالتعرف علىFإيبير
| لا، لا، لا | 1 | 2 | 3 | 4 |
| اللون | الأزرق | برتقالية | أخضر | البني |
كابلدإيزين
| البند | الوصف |
| رقم النموذج | GJXH/GJFXH |
| 1عدد الألياف | 1 قلب ، 2 قلب ، 4 قلب |
| 2قطر الكابل | 3.0*2.0ملم |
| 3وزن الكابل | 11.5KGS/9.5KGS |
| 4عضو قوة | |
| -المادة | الفولاذ / FRP |
| -قطر | 0.45ملم |
| 5الغطاء الخارجي | |
| -المادة | LSZH (أسود/أبيض) |
| 6علامة الغطاء | |
| - نوع العلامة | الطباعة بالليزر |
كابلSالهيكل
أداء الكابل
| البنود | الوصف | |
| نطاق درجة الحرارة للتركيب | -20- +60 درجة مئوية | |
| درجة حرارة التشغيل ونقل | -40- +70 درجة مئوية | |
| نصف قطر الانحناء ((ملم) | على المدى الطويل | 10D |
| قصيرة الأجل | 20D | |
| المقاومة المسموح بها للشد ((N) | على المدى الطويل | 60 |
| قصيرة الأجل | 100 | |
| حمولة السحق (N/100mm) | على المدى الطويل | 500 |
| قصيرة الأجل | 1000 | |
| البنود | الوصف | |

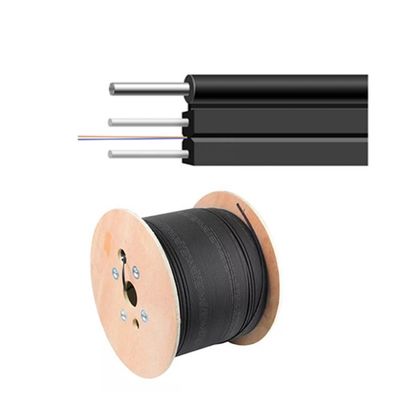

| طول الكابل | 1 كيلومتر أو 2 كيلومتر لكل بكرة | |
| مواد التعبئة | طبل + علبة | |
| حجم العبوة | كيلومتر واحد | 31.5*21*32.5سم |
| 2 كيلومتر | 34.5*28*35 سم | |
يتم توفير الكابلات بأطوال كما هو محدد في PI أو حسب المتطلبات. سيتم شحن كل طول على طبل حديدي خشبي منفصل.الحد الأدنى لقطر البرميل من الطبل يجب أن لا يكون أقل من 30 مرة قطر الكابل.
سيتم إغلاق أطراف الكابلات بأغطية حماية من البلاستيك لمنع دخول الماء. وستكون الطرفان سهلة الوصول إليها للاختبار.يتم إرفاق تقرير اختبار التفتيش النهائي مع بيانات أداء الضعف لكل ألياف داخل الطبل.
