ما هو كابل ADSS

كل عازل ذاتي الدعمكبل (ADSS) هو نوع من كبلات الألياف الضوئيةقوية بما يكفي لدعم نفسها بين الهياكل دون استخدام عناصر معدنية موصلة.يتم استخدامه بواسطة المرافق الكهربائية كوسيلة اتصالات ، يتم تثبيتها على طول خطوط النقل العلوية الحالية وغالبًا ما تشترك في نفس هياكل الدعم مثل الموصلات الكهربائية.

ADSS هو بديل لـ OPGW و OPAC بتكاليف تركيب أقل.صُممت كبلات ADSS لتكون قوية بما يكفي لتركيب ما يصل إلى 700 متر من الكابلات بين أبراج الدعم ، وهي خفيفة الوزن وصغيرة القطر ، مما يقلل من وزن الكابلات والأحمال الموضوعة على هيكل البرج بفعل الرياح والجليد.

تم تصميم الكبل بحيث يتم دعم الألياف الزجاجية الداخلية بإجهاد ضئيل أو بدون إجهاد للحفاظ على فقدان بصري منخفض طوال عمر الكابل.يتم تغليف الكبل لمنع الرطوبة من تدهور الألياف الضوئية.يحمي الغلاف أيضًا عناصر قوة البوليمر من أشعة الشمس فوق البنفسجية.

باستخدام ألياف أحادية النمط وأطوال موجية ضوئية إما 1310 أو 1550 نانومتر ، فإن الدوائر التي يصل طولها إلى 100 كيلومتر ممكنة بدون مكررات.يمكن أن يحمل كابل واحد ما يصل إلى 864 أليافًا.

تفاصيل البناء

لا يتم استخدام أسلاك معدنية في كبل ADSS.يتم دعم الألياف الضوئية إما في أنابيب عازلة فضفاضة ، أو مرتبة في تكوين الشريط.لمنع الضغط على الألياف ، توفر معظم الأنواع الأليافإيهمع طول الركود الزائد مقارنة بطول العضو الداعم.

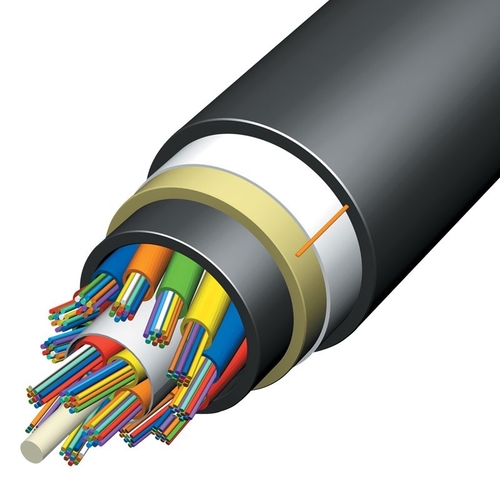

لفترات أطول ، يستمد التصميم الأكثر شيوعًا قوته من خيوط ألياف الأراميد ، والتي يتم تغليفها لمنع فتل الماء.الراميديحيط عضو قوة الغزل نواة مكونة من عدة أنابيب عازلة ، كل منها يحتوي على ألياف متعددة ، وكلها تحيط بنواة بلاستيكية.يوفر الغلاف الخارجي الحماية من الماء وأشعة الشمس.نسخة أخرى تتكون من أنبوب مركزي كبير يحتوي على العديد من الهياكل المسطحة الرفيعة تسمى شرائط الألياف ؛تتكون من 6 أو 12 ألياف مغلفة بين طبقات من مادة تشبه الشريط.

نوع آخر من التصميم يستخدم أربعة خيوط من البلاستيك المقوى بالزجاج ، وأنابيب عازلة فضفاضة موصولة في مجموعة ومحمية بواسطة سترة.

الملحقات والتركيب

قد تكون التركيبات المستخدمة مع كبل ADSS من نوع الشد ، وتستخدم في نهايات الكبل أو يغير اتجاهه ، أو قد تكون من النوع المعلق ، وتحمل فقط وزن الامتداد مع التوتر المنقول عبر الامتداد التالي للكابل.تُستخدم قضبان التسليح في الطرق المسدودة ويمكن استخدامها أحيانًا على جانبي دعامة التعليق.قد يكون الاهتزاز الجوي الناجم عن الرياح عاملاً في المسافات الطويلة نظرًا لأن كبلات ADSS لها وزن خفيف وتوتر مرتفع نسبيًا وقليل من التخميد الذاتي.يمكن تركيب مخمدات مقاومة للاهتزاز على كل مدى بالقرب من نقاط الدعم إذا لزم الأمر.يجب عدم تثبيت الملحقات مباشرة بالكابل ولكن بدلاً من ذلك يجب تثبيت قضبان التسليح لحماية الكابل من التلف الكهربائي والميكانيكي.تُستخدم مربعات الإنهاء لتضمين وحماية الوصلات بين كبل ADSS وتشغيل الكابلات "داخل المصنع".

يمكن تثبيت كبل ADSS باستخدام طرق الخط المباشر على خط نقل نشط.يتم دعم كابلات الألياف بشكل عام على الأذرع المتقاطعة السفلية للبرج ، مما يوفر خلوصًا جيدًا للأرض.عندما يتم تثبيت الألياف في منتصف البرج ، فمن غير المرجح أن يصطدم كابل الألياف بالموصلات النشطة.تستخدم الأوزان والقوى المنخفضة للتركيب ، مقارنة بالكابلات المعدنية ، لذلك يمكن استخدام معدات أخف وزنًا.

تشبه تقنية التثبيت تركيب الموصلات العلوية ، مع الحرص على منع الانحناء المفرط للكابل ، وضبط ارتخاء الامتدادات الفردية كما هو الحال بالنسبة للكابلات المعدنية.

خاتمة

يعتبر كبل ADSS مثاليًا للتثبيت في بيئات التوزيع وكذلك في بيئات النقل.نظرًا لأن كبلات ADSS توفر حلاً مثاليًا لمجموعة أوسع من عدد الألياف وأطوال الامتدادات ، فإن المزيد والمزيد من مصممي أنظمة الكابلات الهوائية يميلون إلى اعتمادها للاتصالات ، مثل مرافق الطاقة والاتصالات السلكية واللاسلكيةس، ومجموعات الشبكات الخاصة.الجمع بين الراحة
